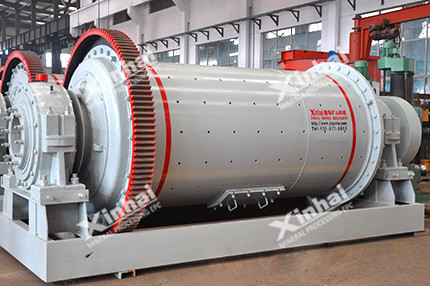

Хүдрийг тороор дамжуулан гадагшлуулдаг уламжлалт бөмбөлөгт тээрмийн машин.
Энэхүү төхөөрөмжийн өргөгч нь Синьхай компани бие даан боловсруулсан гидравлик өргөх төхөөрөмж бөгөөд бөмбөлөгт тээрмийг засварлах үед гидравлик станцын бариулыг ажиллуулснаар тээрмийг дээшлүүлж, буулгаж болох бөгөөд өргөх өндөр нь 400 мм хүрдэг. , Үйл ажиллагаа хялбар, тохиромжтой, засвар үйлчилгээний зардал бага гардаг.
Өргөх төхөөрөмж нь засвар үйлчилгээг хийхэд хялбар дөхөм болгодог;
Статик ба динамик даралтын холхивч нь жигд, найдвартай ажиллагаатай;
Нам хурдны дамжуулалт нь засвар үйлчилгээ хийх болон эхний асаалтад тохиромжтой;
Том ба жижиг арааг найдвартай тослодог манантуулан тослох төхөөрөмжтэй;
Хийн авцуулагч нь асаалтыг уян хатан болгодог.

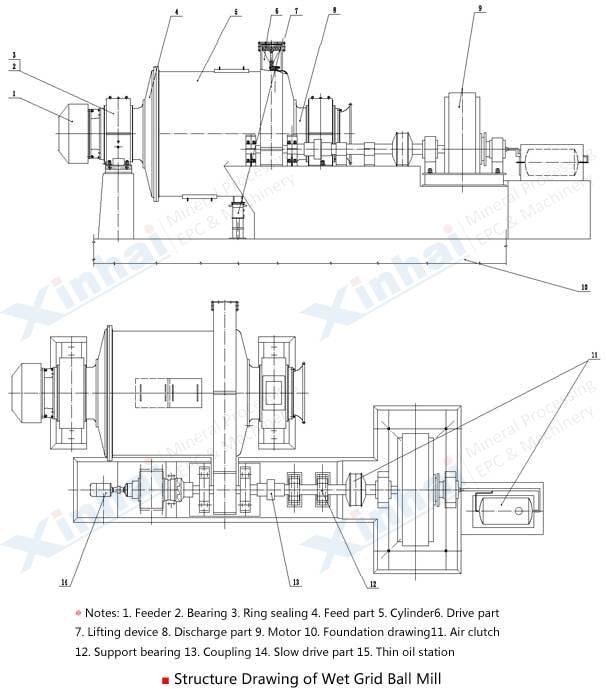

Синьхайн нойтон аргын тортой бөмбөлөгт тээрмийн ажлын зарчим нь хурдны дамжуулах төхөөрөмжөөр дамжуулан нам хурдаар эргүүлж эхэлдэг. Материал нь цилиндрийн материал орох төгсгөлөөс тэжээгдэн тээрэм рүү орно. Ган бөмбөлөг болон хүдэр нь цилиндр их бие дотор өөр хоорондоо цохигдож бутлагдан нунтаглагдна. Материалаар тасралтгүй тэжээхийн тулд даралт нь цилиндр дэх материалаар тэжээх төгсгөлөөс материал гадагшлах төгсгөл хүрэх чиглэлтэй байна. Шаардлагатай хэмжээнд хүртэл нунтаглагдсан бүтээгдэхүүн цилиндрийн гадагшлуулах төгсгөлөөр гадагшилна. Нойтон аргаар тээрэмдэх үед материалыг усны урсгалаар, хуурай аргаар тээрэмдэх үед материалыг агаарын урсгалаар зөөвөрлөнө. Тээрмийн материал гадагшлуулах төгсгөлд материал гадагшлуулах явцыг хүчлэх торон хавтантай байдаг бөгөөд энэ нь цилиндр дэх зутангийн гадаргууг багасгаж, хүдрийн хэт нунтаглалтыг бууруулж, ган бөмбөлгийг гадагш алдахаас сэргийлэх ач холбогдолтой байна.
Юньнань дахь төмрийн хүдэр баяжуулах үйлдвэрт хүдрийн хатуулаг өндөр, хүдрийн нунтаглалтын хэмжээ бага байх шаардлагатай бөгөөд хүдрийг хэт их нунтаглалтаас зайлсхийхийн тулд Синьхайн нойтон аргын тортой бөмбөлөгт тээрэмийг сонгосон. Нойтон аргын тортой тээрэмийн ган бөмбөлөг ба хүдэр өөр хоорондоо цохигдон өндөр үр дүнтэйгээр нунтаглагддаг, статик ба динамик даралтын холхивчтой, цилиндр их биеийн эргэлт тогтвортой найдвартай ажиллагаатай, том жижиг арааг тослох төхөөрөмжтэй зэрэг нь нунтаглах ажлыг илүү үр ашигтай болгон хөнгөвчилж үйлдвэрлэлийн бүтээмжийг ихээр нэмэгдүүлдэг. Хүдрийн зутангийн талбай бага, гарах материалыг цаг хугацаанд нь шавхаж гаргадаг, эрчим хүчний хэрэглээг бууруулсан бөгөөд төлөвлөсөн үр дүнд найдвартай хүргэдэг төхөөрөмж юм.
Загвар | Цилиндр их биеийн диаметр (мм) | Цилиндр их биеийн урт (мм) | Хөдлөгүүрийн марк загвар | Хөдлөгүүрийн чадал (кВт) | Урт (мм) | Өргөн (мм) | Өндөр (мм) | Ашигтай эзлэхүүн (м3) | Ган бөмөлөг ачаалах максимум хэмжээ (т) | Хүндийн жин (кг) |
MQG0909 | 900 | 900 | Y225S-8 | 18.5 | 4750 | 2213 | 2050 | 0.45 | 0.96 | 4620 |
MQG0918 | 900 | 1800 | Y225M-8 | 22 | 5000 | 2280 | 2050 | 0.9 | 1.92 | 5340 |
MQG1212 | 1200 | 1200 | Y225M-8 | 22 | 5788 | 2994 | 2540 | 1.14 | 2.4 | 11438 |
MQG1224 | 1200 | 2400 | Y315S-8 | 55 | 6673 | 2994 | 2540 | 2.28 | 3.96 | 13200 |
MQG1515 | 1500 | 1500 | JR115-8 | 60 | 6094 | 3300 | 2766 | 2.5 | 5 | 13700 |
MQG1530 | 1500 | 3000 | JR125–8 | 95 | 7979 | 3300 | 2766 | 5 | 10 | 18690 |
MQG2122 | 2100 | 2200 | JR128-8 | 155 | 7750 | 4839 | 3794 | 6.6 | 15 | 45400 |
MQG2130 | 2100 | 3000 | JR137-8 | 210 | 8744 | 4394.7 | 3110 | 9 | 20 | 45790 |
MQG2430 | 2400 | 3000 | JR1410-8 | 280 | 9728 | 4956 | 4018 | 12.1 | 22.5 | 67000 |
MQG2721 | 2700 | 2100 | JR1410-8 | 280 | 9300 | 5500 | 4500 | 10.7 | 24 | 63000 |
MQG2727 | 2700 | 2700 | JR148-8 | 310 | 9900 | 5500 | 4500 | 13.8 | 29 | 68530 |
MQG2736 | 2700 | 3600 | TDMK400-32/2150 | 400 | 9765 | 5826.6 | 4674.5 | 18.4 | 41 | 98020 |
MQG3231 | 3200 | 3100 | TDMK630-36 | 630 | 12750 | 6750 | 5152.5 | 22.5 | 45 | 115103 |
MQG3236 | 3200 | 3600 | TDMK630-36 | 630 | 14300 | 6760 | 5200 | 24.8 | 58 | 119012 |
MQG3245 | 3200 | 4500 | TDMK800-36 | 800 | 13896 | 7200 | 5152.5 | 32.8 | 65 | 137589 |
MQG3639 | 3600 | 3900 | TDMK1000-36/3600 | 1000 | 15000 | 7200 | 6300 | 36.2 | 75 | 145000 |
MQG3645 | 3600 | 4500 | TDMK1250-40 | 1250 | 15200 | 7750 | 6300 | 41.8 | 90 | 159700 |
MQG3650 | 3600 | 5000 | TDMK1400-40 | 1400 | 17600 | 7750 | 6300 | 46.4 | 96 | 158000 |
MQG3660 | 3600 | 6000 | TDMK1600-40 | 1600 | 17000 | 8800 | 6500 | 55.7 | 120 | 189000 |
MQG4060 | 4000 | 6000 | TDMK1700-30 | 1700 | 17400 | 9500 | 7600 | 69.8 | 137 | 214000 |
MQG4560 | 4500 | 6000 | TDMK2300-30 | 2300 | 17800 | 10500 | 7600 | 87 | 158 | 294000 |
