Хуурай материалыг боловсруулах бөмбөлөгт тээрэм.
0.25-100т / цаг

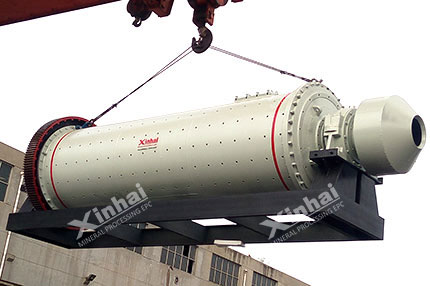

Хуурай аргын бөмбөлөгт тээрэм нь хэвтээ байрлалтай цилиндр хэлбэртэй бөгөөд цилиндрийн гадна талын арааг дагаж эргэдэг, торон хэлбэртэй төхөөрөмж юм.
1. Хуурай аргын бөмбөлөгт тээрэм нь аливаа материалыг тасралтгүйгээр тээрэмдэн үйлдвэрлэл явуулах боломжтой, тээрэмдэж буй бүтээгдэхүүний нарийн ширхэглэлийн хэмжээг тохируулахад хялбар байдаг;
2. Материал гадагшлуулах ам нь шулуун хоолойн загвартай, агаар нэвтрүүлэх төхөөрөмжөөр тоноглогдсон бөгөөд энэ нь тоосыг зайлуулах үйлдлийг үр дүнтэй хийдэг ;
3. Нээлттэй урсгалаар тээрэмдэх болон ангилагчийн тусламжтай эргэх циклээр тээрэмдэж болно;
4. Хүдрийн чанар болон хүдэр гадагшлуулах аргаас хамааран халианы урсгалтай хуурай аргын бөмбөлөгт тээрэм эсвэл торон хэлбэрт хуурай аргын бөмбөлөгт тээрмээс сонголт хийж болно;
5. Хуурай нунтаглалтын аргаар боловсруулсан материал нь шаардлага хангасан бүтээгдэхүүн болон гардаг;
6. Баяжуулалтын процессийн дагуу зүүн эргэлттэй, баруун эргэлттэй гэж ангилж болно;
7. Хуурай аргын бөмбөлөгт тээрэм нь энгийн бүтэцтэй бөгөөд арчлахад хялбар байдаг. Хөндий гол нь цутгамал гангаар хийгдсэн тул доторлогоог нь солиход амархан байна.
Жич: Хуурай аргын бөмбөлөгт тээрэм доторхи материалын чийгийн хэмжээ хэт их байж болохгүй. Чийг ихэдвэл материалууд хоорондоо амархан наалдаж, хүдэр гадагшлах явцад муугаар нөлөөлөх болно.
Хүдэр нь материал оруулах төхөөрөмжөөр дамжин тээрмийн хөндий голоор жигд эргэлдэн эхний хөндий рүү орно. Тус хөндий нь шатласан доторлогоо хавтан болон атираат доторлогоо хавтантай ба дотор нь төрөл бүрийн хэмжээтэй ган бөмбөлөг ачаалсан байдаг. Цилиндрийн эргэлтээс үүссэн төвөөс зугтах хүч нь ган бөмбөлөгийг тодорхой өндөрт аваачих ба дараа нь ган бөмбөлөг доош унахдаа материалд хүчтэй цохилт, нунтаглах нөлөө үзүүлдэг. Материал эхний хонгилд бүдүүн ширхэгтэй болж нунтаглагдсаны дараа таславч хавтанг дамжин хоёр дахь хөндий рүү орно. Энэ хөндий нь хавтгай доторлогоотой, дотор нь ган бөмбөлөгүүдийг ачаалсан байх ба нунтаглах явц үргэлжилнэ. Нунтаглагдсан хүдэр нь материал буулгах сараалжтай хавтангаар дамжин гадагшилснаар нунтаглах ажиллагаа дуусна.
Хуурай аргын бөмбөлөгт тээрэм нь цементийн үйлдвэрт эцсийн бүтээгдэхүүн болон түүхий эдийг нунтаглахад ашигладаг бөгөөд металлурги, химийн үйлдвэр, цахилгаан эрчим хүч гэх мэт салбарт төрөл бүрийн хүдэр болон бусад материалыг нунтаглахад тохиромжтой. Материал нь хуурай байх ёстой бөгөөд тохиромжтой материалууд нь цемент, силикат бүтээгдэхүүн, шинэ барилгын материал, галд тэсвэртэй материал, бордоо, хар ба өнгөт металлын хүдэр, шил керамик гэх мэт байна.
Марк загвар | Цилиндр их биеийн хурд (r / min) | Ган бөмбөлөг ачаалах хэмжээ (т) | Орох материалын хэмжээ (мм) | Гарах материалын хэмжээ (мм) | Үйлдвэрлэлийн хэмжээ (т / цаг) | Хөдлөгүүрийн чадал (кВ) | Нийт жин (т) |
Ф900×1800 | 36-38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
Ф900×3000 | 36 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
Ф1200×2400 | 36 | 3 | ≤25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
Ф1200×3000 | 36 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
Ф1200×4500 | 32.4 | 5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
Ф1500×3000 | 29.7 | 7.5 | ≤25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
Ф1500×4500 | 27 | 11 | ≤25 | 0.074-0.4 | 3-6 | 110 | 22 |
Ф1500×5700 | 28 | 12 | ≤25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
Ф1830×3000 | 25.4 | 11 | ≤25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
Ф1830×4500 | 25.4 | 15 | ≤25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
Ф1830×6400 | 24.1 | 21 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
Ф1830×7000 | 24.1 | 23 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
Ф2100×3000 | 23.7 | 15 | ≤25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | В соответствии с условиями технологического процесса | 630 | 149 |
Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | В соответствии с условиями технологического процесса | 850 | 169 |
Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | В соответствии с условиями технологического процесса | 1250 | 198 |
