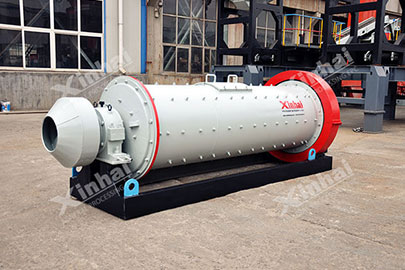

Ролик холхивч ашиглан өндөр үр ашигтай, эрчим хүч хэмнэдэг бөмбөлөгт тээрэм.
160т / цаг хүртэл
Ихэвчлэн том ширхэгтэй хүдрийг нунтаглахад ашигладаг. [Бүтээгдэхүүний сайжруулалт]: Синьхайн нойтон аргын эрчим хүчний хэмнэлттэй бөмбөлөгт тээрэм нь ховилтой цагирган хэлбэрт доторлогоо хавтантай, ган бөмбөлөг хүдэртэй шүргэлцэх гадаргууг нэмэгдүүлж нунтаглах эффектийг сайжруулсан, хүдрийн өргөлтийг нэмэгдүүлж эрчим хүчний хэрэглээг багасгасан төхөөрөмж юм.
Эрчим хүч хэмнэх бөмбөлөгт тээрэм нь хоёр эгнээ том оврын төвөө тохируулагч булт холхивч ашигладаг бөгөөд энэ нь үрэлтийг ихээр багасгадаг, эхлэн асаах явцыг хялбар болгодог, хэмнэлт 20-30% хүрдэг;
Долгион хэлбэртэй доторлогоо хавтанг ашиглах нь бөмбөлөгийн хүдэртэй холбогдон шүргэлцэх гадаргууг ихэсгэж, нунтаглах нөлөөг сайжруулах ба хүдрийг өргөх хүчийг нэмж, эрчим хүчний хэрэглээг бууруулдаг;
Хүдэр гадагшлах амны хэмжээ том, үйлдвэрлэлийн хүчин чадал өндөр;
2.1 метрээс бага диаметртэй жижиг тээрэм (2.1 метртэй нь орохгүй) нь нэгэн цогц рамманд суурилах бөгөөд барилгын ажил болоод суурилуулалтын ажил нь энгийн байдаг;
Тослогооны манантуулан тослох төхөөрөмж нь арааг найдвартай тослох батлагаа болдог.

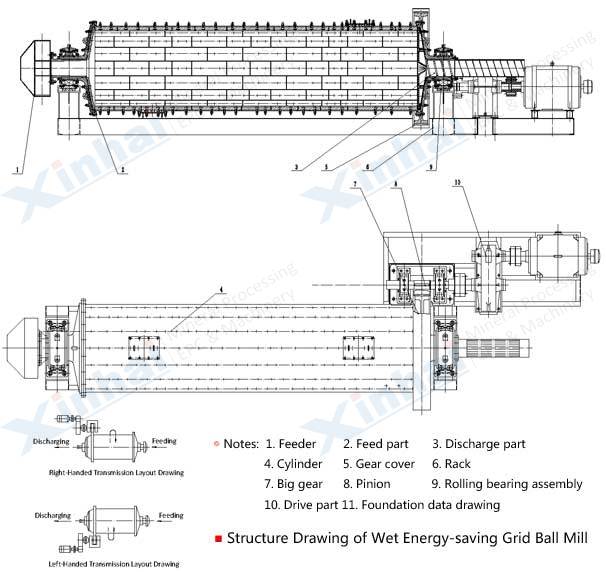

Синхай компанийн нойтон аргын энерги хэмнэгч бөмбөлөгт тээрмийн гол бүрэлдэхүүн хэсэг нь жижиг диаметртэй, уртын хэмжээ ихтэй цилиндр их бие бөгөөд эргэлт дамжуулах төхөөрөмжөөр дамжин аажмаар эргэж эхэлдэг. Орох материал нь цилиндрийн орох амтай төгсгөл хэсгээс тэжээгдэн орж ирдэг. Цилиндрийн доторхи ган бөмбөлгүүд болон хүдрүүд унахдаа өөр хоорондоо мөргөлдөн цохигдож нунтаглагдан бутлагддаг. Материалыг тасралтгүй тэжээн оруулахын тул түүний даралт нь материал орох амны төгсгөлөөс материал гадагшлуулах төгсгөл хүртэлх чиглэлтэй байна. Бүтээгдэхүүний шаардлагатай хэмжээнд хүрч нунтаглагдсан материал цилиндрийн төгсгөлийн татериал гадагшлуулах амаар гадагш гарна. Нойтон аргаар тээрэмдэх үед материалыг усны урсгалаар, хуурай аргаар тээрэмдэх үед материалыг агаарын урсгалаар зөөвөрлөнө.
Тээрмийн материал гадагшлуулах төгсгөлд материал гадагшлуулах явцыг хүчлэх торон хавтантай байдаг бөгөөд энэ нь цилиндр дэх зутангийн гадаргууг багасгаж, хүдрийн хэт нунтаглалтыг бууруулж, ган бөмбөлгийг гадагшлуулахаас сэргийлэх ач холбогдолтой байна.
Үйлдвэрлэлийн ижил нөхцөлд үйлдвэрлэлийн хүчин чадалаараа халианы урсгалт бөмбөлөгт тээрмийн хэмжээнээс өндөр байдаг. Ролик холхивчийг цилиндрийн хоёр төгсгөлд гулсах холхивчийг орлуулан ашигладаг бөгөөд энэ нь эрчим хүчийг ихээхэн хэмнэдэг.
Шиньзяны компани ашигт малтмал боловсруулах үйлдвэр байгуулах эхэн үедээ ердийн бөмбөлөгт тээрмийг нунтаглах системдээ ашиглаж байв. Доторлогоо хавтангаас болж нунтаглагдаагүй том том ширхэгүүд гарч мөн доторлогоо хавтанд эвдрэл их гарч байсан тул бөмбөлөгт тээрэм хэвийн ажиллахгүй болсон. Энэ асуудлыг шийдэхийн тулд Синьхайн эрчим хүчний хэмнэлтэт нойтон аргын бөмбөлөгт тээрмийг сонгосон. Доторлогоо хавтан нь атираат хэлбэртэй бөгөөд бат бөхийн хэмжээ нэмэгдэж, ган бөмбөлөг болон хүдрийн шүргэлцэх талбай илүү том болсноор үйлдвэрлэлийн бүх процесс үр дүнтэйгээр явагдах болсон.
Марк загвар | Цилиндр их биеийн диаметр (мм) | Цилиндр их биеийн урт (мм) | Хөдлөгүүрийн марк | Хөдлөгүүрийн чадал (кВт) | Урт (мм) | Өргөн (мм) | Өндөр (мм) | Боловсруулах хүчин чадал (т / цаг) | Ашигтай эзлэхүүн (м3) | Ган бөмбөлөг ачаалах максимум хэмжээ (т) | Хүндийн жин (кг) |
MQGg 1212 | 1200 | 1200 | Y200L2-6 | 22 | 3512 | 2076 | 1620 | 0.17 ~4.1 | 1.14 | 2.4 | 9610 |
MQGg 1224 | 1200 | 2400 | Y280M-8 | 45 | 5745 | 2352 | 1778 | 0.26~6.15 | 2.4 | 4.6 | 12692 |
MQGg 1240 | 1200 | 4000 | JR117-8 | 80 | 7990 | 2210 | 2262 | 0.34~8.3 | 3.8 | 7.8 | 15932 |
MQGg 1515 | 1500 | 1500 | Y280M-8 | 45 | 5740 | 3075 | 2280 | 1.4 ~4.5 | 2.2 | 5 | 17125 |
MQGg 1530 | 1500 | 3000 | JR117-8 | 80 | 7253 | 3070 | 2280 | 2.8 ~9 | 5 | 10 | 21425 |
MQGg 1536 | 1500 | 3600 | JR126-8 | 110 | 8595 | 3185 | 2280 | 3~11 | 5.4 | 11.4 | 24213 |
MQGg 1545 | 1500 | 4500 | JR127-8 | 130 | 9680 | 3254 | 2370 | 3.5~12.5 | 7 | 12 | 27346 |
MQGg 1830 | 1800 | 3000 | JR136-8 | 180 | 8250 | 3620 | 2785 | 4.5 ~27 | 6.65 | 14 | 31850 |
MQGg 1836 | 1800 | 3600 | JR136-8 | 180 | 8866 | 3683 | 2785 | 4.5 ~29 | 8.2 | 13.8 | 35467 |
MQGg 1845 | 1800 | 4520 | JR137-8 | 210 | 9808 | 3683 | 2785 | 5~35 | 10.2 | 19 | 38909 |
MQGg 1856 | 1800 | 5620 | JR137-8 | 210 | 10909 | 3683 | 2785 | 6~40 | 12.2 | 22 | 41681 |
MQGg 1870 | 1800 | 7020 | JR138-8 | 245 | 12404 | 3783 | 2735 | 7~50 | 15 | 31.5 | 45166 |
MQGg 2122 | 2100 | 2200 | JR128-8 | 155 | 7135 | 4137.7 | 3083 | 5~29 | 6.6 | 20 | 38340 |
MQGg 2130 | 2100 | 3000 | JR136-8 | 180 | 8220 | 4220 | 3083 | 6.5 ~36 | 9 | 27 | 43100 |
MQGg 2136 | 2100 | 3600 | JR137-8 | 210 | 9154.5 | 4320 | 3433 | 7.5 ~42 | 10.8 | 23.5 | 45833 |
MQGg 2140 | 2100 | 4000 | JR137-8 | 210 | 9654 | 4320 | 3083 | 7.5 ~45 | 12.8 | 22.5 | 47262.4 |
MQGg 2145 | 2100 | 4500 | JR137-6 | 280 | 10350 | 4253 | 3125 | 10 ~50 | 13.5 | 23.6 | 52648 |
MQGg 2230 | 2200 | 3000 | JR137-8 | 210 | 8220 | 3864 | 3183 | 7.5 ~45 | 9.8 | 20.6 | 44600 |
MQGg 2430 | 2400 | 3000 | JR138-8 | 280 | 9023.5 | 4836.4 | 3490 | 7.2 ~92 | 11.5 | 22.5 | 59544.5 |
MQGg 2436 | 2400 | 3600 | JR138-8 | 320 | 9604.5 | 4836.4 | 3490 | 8 ~100 | 13.8 | 25.5 | 63932.5 |
MQGg 2442 | 2400 | 4200 | JR138-8 | 320 | 10204.5 | 4836.4 | 3490 | 8 ~110 | 16 | 30 | 67370 |
MQGg 2721 | 2700 | 2100 | JR138-8 | 245 | 8300 | 4786.4 | 3495 | 7.2 ~84 | 10.7 | 23 | 66743 |
MQGg 2727 | 2700 | 2700 | JR137-6 | 280 | 8901 | 4786.4 | 3490 | 7 ~110 | 13.8 | 29 | 71030 |
MQGg 2730 | 2700 | 3000 | JR1410-8 | 320 | 9610 | 5000 | 3495 | 8 ~115 | 15.3 | 32 | 83909.2 |
MQGg 2732 | 2700 | 3200 | JR1410-8 | 320 | 10724 | 5000 | 3620 | 8 ~120 | 15.7 | 32 | 88073 |
MQGg 2736 | 2700 | 3600 | JR158-8 | 380 | 10409 | 5150 | 3620 | 12~145 | 17.7 | 37 | 95300 |
MQGg 2740 | 2700 | 4000 | JR158-8 | 380 | 10609 | 5150 | 3620 | 12.5 ~152 | 19 | 42 | 98454 |
MQGg 2745 | 2700 | 4500 | JR1510-8 | 450 | 11534 | 5200 | 3670 | 13~160 | 22 | 40 | 100016 |
MQGg 2747 | 2700 | 4700 | JR1510-8 | 475 | 11779 | 5571 | 4175 | 13~170 | 23 | 45 | 101645 |
MQGg 2760 | 2700 | 6000 | JR1512-8 | 630 | 13299 | 5540.6 | 5140 | 15~200 | 30 | 60 | 119546 |
MQGg 2836 | 2800 | 3600 | JR1510-8 | 400 | 10964 | 5350 | 3670 | 13~160 | 19.7 | 41 | 106350 |
MQGg 3231 | 3200 | 3100 | TDMK630-36 | 630 | 12750 | 6750 | 5150 | 14~180 | 22.5 | 45 | 115430 |
MQGg 3245 | 3200 | 4500 | TDMK800-36 | 800 | 13896 | 7200 | 5152.5 | 95~110 | 32.8 | 65 | 147588 |
MQGg 3645 | 3600 | 4500 | TDMK1250-40 | 1250 | 18280 | 7700 | 5496 | 115~170 | 41.5 | 76 | 195727 |
