Нойтон аргын савхан тээрэм

Танилцуулга

Нэг төрлийн ган саваагаар нунтаглах тээрэм.

Capacidade

0.62 ～ 250t / цаг

Сайжруулалт

Синьхай компанийн нойтон аргын савхан тээрэм нь дотроо халианы урсгалт савхан тээрэм, төгсгөл хэсгээр хүдэр гадагшлуулах савхан тээрэм, гол хэсгээр хүдэр гадагшлуулах савхан тээрэм гэсэн гурван төрлийнх байдаг бөгөөд эдгээр нь үйлчлүүлэгчдийн хэрэгцээг хангах бүрэн боломжтой.

Ашиг тус

Савхан тээрмийн конус хэлбэрийн төгсгөлийн таг жижиг муруйлттай байдаг бөгөөд энэ нь ган саваа тээрэм дотор тогтмол хөдлөх боломжийг олгодог;
Хүдэр гадагшлуулах хөндий голны диаметр нь харьцангуй том бөгөөд энэ нь засвар хийхэд тохиромжтой бөгөөд үүний зэрэгцээ хүдрийн зутангийн шингэний түвшинг бууруулж, хүдрийг хурдан гадагшлуулах боломжтой;
Ердийн нөхцөлд савхан тээрмийн тэжээх материалын хэмжээ 20 ~ 30 мм, бүтээгдэхүүний хэмжээ 0 ~ 3 мм хүрдэг;
Савхан тээрэмийн ган саваа нийт уртаараа материалыг нунтагладаг ба хүч нь жигд, бүтээгдэхүүний хэмжээ жигд, хэтрүүлэн нунтаглах үзэгдэл бага байдаг.

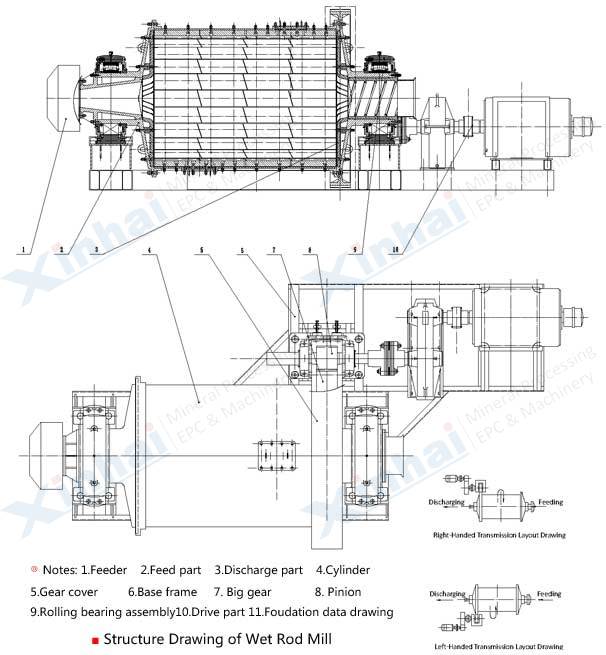

Бүтээгдэхүүний бүтэц

Нойтон аргын савхан тээрэм

Зургийг томруулахын тулд дарна уу

Савхан тээрэмийн хөдлөгүүр редуктороор дамжуулан том арааг эргүүлэх, эсвэл бага хурдтай синхрон мотороор арааг эргүүлэхэд тээрмийн цилиндр их бие эргэнэ. Цилиндр их биеийн дотор нунтаглалтад тохиромжтой хэмжээний ган савааг оруулна. Нунтаглах орчин нь төвөөс зугтах хүч ба үрэлтийн хүчний нөлөөгөөр тодорхой өндөрт өргөгдөөд буцаж унана. Тээрэмдэх материал нь цилиндрийн дотор тал руу тэжээх амаар тасралтгүй орж, тасралтгүй хөдлөн бутлагдаж, халианы урсгал болон тэжээгүүрээр тасралтгүй орж ирэх материалын хүчээр тээрмийн машинаас гадагшлана.
Савхан тээрмийн материал гадагшлуулах арга нь халианы хэлбэр ба нээлттэй амаар гадагшлуулах аргууд байна. Материал гадагшлуулах төгсгөлийн хөндий голын диаметр нь ижил хэмжээтэй бөмбөлөгт тээрмийн хэмжээнээс том байна. Хүдэр нь хэт хатуу биш зөөлөн хүдэртэй (ялангуяа наалдамхай хүдэр) уурхайд савхан тээрэм нь богино толгойт конусан бутлуурыг орлож нарийн бутлах үйлдлийг хийдэг бөгөөд 19-30 мм хүдрийг 6-12 мешь хүргэж боловсруулна. Конусан бутлуур болон шигшин ангилах битүү циклийг бодвол тохиргоо нь илүү хялбар бөгөөд өртөг багатай байдаг.

Хэрэглэх хүрээ

Гадаад улсын нэгэн хүдэр баяжуулах үйлдвэрийн нунтаглагдсан материалд шавар, усны хэмжээ их, мөхлөгийн том багын зөрүү хэтэрхий их тул нэгдүгээр шатны нээлттэй цикл ашиглахад нунтаглалтын үр ашиг харьцангуй муу, гадагшлах материалын чанар харьцангуй муу байв. Тиймээс Синьхай компанийн нойтон аргын савхан тээрэмийг сонгосон бөгөөд тээрмийн конус хэлбэрт төгсгөлийн таг бага зэрэг муруйлттай, ган саваа тогтмол хөдлөгөөнтэй тул ган савааны нунтаглах чанар илүү жигд сайн байв. Эцэст нь хүдэр боловсруулах үйлдвэрийн асуудлыг шийдсэн бөгөөд бачжуулалтын процесс өгөгдсөн хугацаандаа үр дүнтэй явагдаж дуусах боломжтой болсон.

Техникийн үзүүлэлтүүд

Марк загвар	Цилиндр биеийн диаметр (мм)	Цилиндр биеийн урт (мм)	Хөдлөгүүрийн марк загвар	Хөдлөгүүрийн чадал (кВт)	Хөдлөгүүрийн эргэлтийн тоо (r / min)	Урт (мм)	Өргөн (мм)	Өндөр (мм)	Боловсруулах хүчин чадал (т / цаг)	Ашигтай эзлэхүүн (м3)	Хүндийн жин (кг)
MBY0918	900	1800	Y225M-8	22	730	4980	2370	2020	0.62~3.2	0.9	5700
MBYg0924	900	2400	Y225M-8	22	730	5001	1865	1400	0.81~4.3	1.2	6443
MBY1224	1200	2400	Y280M-8	45	730	6450	2800	2500	0.4 ~4.9	2.28	12308
MBY1530	1500	3000	JR125-8	95	725	7935	3185	2280	0.4 ~4.9	5	19990
MBYg1530	1500	3000	JR117-8	80	725	7253	3070	2280	2.4 ~7.5	5	21210
MBYg2130	2100	3000	JR136-8	180	735	8122	4220	3073	14 ~35	9	42123.5
MBYg2136	2100	3600	JR137-8	210	735	8958	4320	3025	43 ~61	10.8	45800.5
MBYg2430	2400	3000	JR138-8	280	735	9004.5	4836.4	3490		11.5	55795
MBYg2732	2700	3200	JR157-8	320	750	10509	5000	3620		15.7	83110
MBYg2736	2700	3600	JR1510-8	380	743	10764	5150	3620	32 ~86	17.7	90441
MBY2740	2700	4000	TDMK400-32	400	187.5	12300	5700	4700	43~110	20.4	75000
MBY3040	3000	4000	JR1510-8	570	740	9800	3900	3900	54~135	26	90000
MBY3245	3200	4500	TDMK800-36	800	167	14600	7000	5300	64~180	31	113000
MBY3645	3600	4500	TDMK1250-40	1250	150	15200	8800	6800	80~230	41.8	139000
MBY3654	3600	5400	TDMK1600-40	1600	150	15900	8800	6800	100~250	49.7	150000
