Рэймонд тээрэм

Танилцуулга

Хүчирхэг иж бүрдэлтэй, бие даасан үйлдвэрлэлийн систем бүхий Рэймонд тээрэм.

Capacidade

3-22T / цаг

Сайжруулалт

Дэвшилтэт тоосгүйжүүлэгчээр тоноглогдсон, эргэх циклээр ажилладаг байгаль орчинд ээлтэй агааржуулалтын өвөрмөц системтэй, нунтаглах бул нь өндөр даралтат пуржин болон татуурга шургаар холбогддог зэрэг нь тоног төхөөрөмжийг их хэмжээний үргүй алдагдлаас хамгаалдаг. Үндсэн машин ба нунтаг тусгаарлагч хоорондын уян харимхай холболт нь чичиргээ, дуу чимээг бууруулж, тоног төхөөрөмжийн ашиглалтын хугацааг уртасгадаг.

Ашиг тус

Нунтаглалтын бул нь татуурган шураг болон өндөр даралттай пуржинээр холбогддог бөгөөд үүссэн хүч нь том ширхэгтэй материал тоног төхөөрөмжийг гэмтээхээс сэргийлдэг. Үндсэн машин ба нунтаг тусгаарлагч хоорондын уян харимхай холболт нь чичиргээ, дуу чимээг бууруулж, тоног төхөөрөмжийн ашиглалтын хугацааг уртасгадаг.
Тээрэм нь бутлах, хатаах, нунтаглах, нарийн нунтаглах, зөөвөрлөх ажлыг нэгтгэсэн бөгөөд систем нь энгийн, зохион байгуулалт сайн, эзлэх талбай нь бөмбөлөгт тээрмийн 50% -тай тэнцдэг бөгөөд задгай газарт байрлуулж болох тул энэ нь хөрөнгө оруулалтын зардлыг ихээхэн бууруулдаг;
Нунтаглагч булны төхөөрөмж нь олон давхаргат битүүмжээр маш сайн битүүмжлэгдсэн;
Дэвшилтэт тоосгүйжүүлэгчээр тоноглогдсон, эргэх циклээр ажилладаг байгаль орчинд ээлтэй агааржуулалтын өвөрмөц системтэй;
Өндөр нягтралтай, өндөр нарийвчлалтай сэлүүрт төхөөрөмж нь ижил хүч зарцуулдаг төхөөрөмжийн бүтээгдэхүүний гаралтаас 50% -иар илүү. Өндөр үр ашигтай, эрчим хүчний хэмнэлттэй, төвөөс зугтах индукц бүхий сэнс нь сэнст төхөөрөмжийн үр ашгийг үлэмж ихээр сайжруулсан. Сэлүүрт төхөөрөмжийг хялбархан хурдтай тохируулагч төхөөрөмж нь эцсийн бүтээгдэхүүний нарийвчлалыг сайжруулдаг.

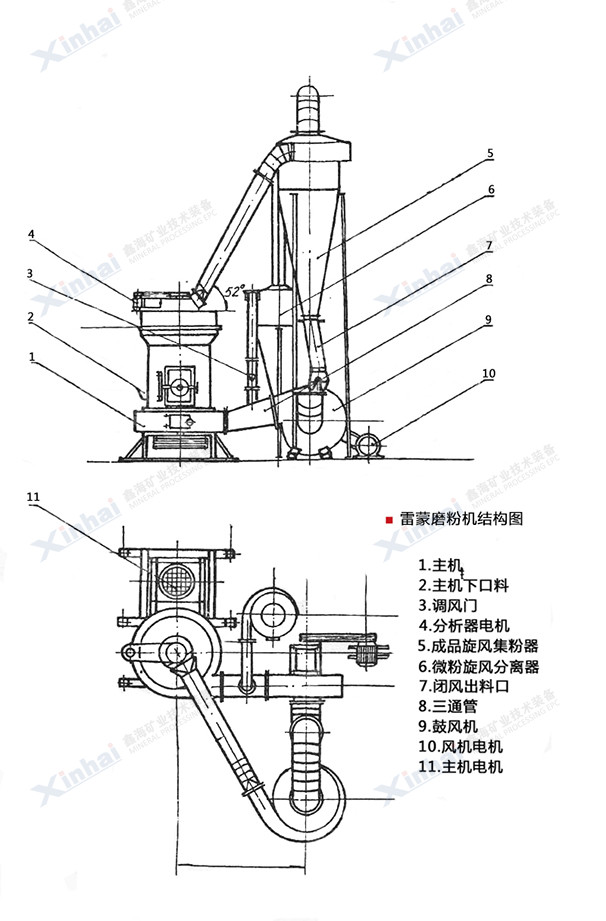

Бүтээгдэхүүний бүтэц

Том хэмжээтэй материалууд хацарт бутлуураар бутлагдаж шаардагдах хэмжээний ширхэглэлд хүрсний дараа уг материалыг Рэймонд тээрмийн агуулах хоолой руу өргөгчөөр дамжуулан оруулна. Дараа нь материалыг нунтаглах зорилгоор цахилгаан соронзонт доргиурт тэжээгүүрээр машин нунтаглах камерт жигд, тасралтгүй оруулна. Нунтаг материалыг ангилахын тулд сэнсний агаарын урсгалаар ангилагч руу зөөвөрлөнө. Нунтгийг ангилагч сэлүүрийн ажиллагааны дагуу нарийн ширхэгт хүрээгүй, шаардлага хангаагүй материал нь нунтаглах камерт унаж, дахин нунтаглгдана. Шаардлагатай хэмжээнд хүртэл нунтаглагдсан материал нь агаарын урсгалын дагуу шугам хоолойгоор дамжин циклон нунтаг цуглуулагч руу орно. Ангилагдаж бэлэн болсон материал нь материал гадагшлуулах төхөөрөмжөөр дамжиж нунтаг бэлэн бүтээгдэхүүн болж гадагшилна. Ангилалт явагдсаны дараах агаар нь циклон нунтаг цуглуулагчийн дээд хэсэгт байрлах буцах агаарын хоолойгоор дамжиж сэнс рүү ордог.

Хэрэглэх хүрээ

Хүдэр баяжуулах үйлдвэрт хэрэглэж байсан хуурай аргын нунтаглах процессийн өөрөө нунтаглагч тээрэм нь эвдрэл их, үр ашиг багатай, бүдүүн ширхэгийн хэмжээ нь төлөвлөсөн ширхэгийн хэмжээнээс их зэрэг дутагдалтай байсан түл хүдэр баяжуулах үйлдвэр нь Рэймонд тээрмийг ашиглах болсон. Рэймонд тээрэм нь хуурай аргаар тээрэмдэхэд хамгийн тохиромжтой бөгөөд бөмбөлөгт тээрмээс өндөр үр ашигтай, цахилгаан зарцуулалт бага, цахилгаан алдагдал бага, гарах материалын ширхэглэл жигд байдаг. Хамгийн гол нь бутлах, нунтаглах, ангилах зэргийг нэгтгэсэн энгийн системтэй төхөөрөмж юм. Гарах материалын ширхэглэл нарийн, жигд бөгөөд үйлдвэрлэлийн хүчин чадлыг нэмэгдүүлэхийн зэрэгцээ хөрөнгө оруулалтын зардлыг бууруулсан тул үйлчлүүлэгчийн сэтгэгдэл өндөр байдаг.

Техникийн үзүүлэлтүүд

Марк загвар MTM75 MTM85 MTM100 MTM130 MTM160
Орох материалын максимум хэмжээ (мм) 15 20 25 30 35
Бүтээгдэхүүний ширхэлэгийн хэмжээ (мм) 0.613-0.033 0.613-0.033 0.613-0.033 0.613-0.033 1.6-0.045
Бүтээгдэхүүний гарц (т / цаг) 1-3 1.2-4.6 2.1-5.6 3-9.5 5-22
Үндсэн хөдлөгүүрийн эргэлтийн хурд (r / min) 160 150 130 103 82
Үндсэн хөдлөгүүрийн чадал (кВт) 15 18,5 22 30 37
Нунтаглах цагирганы диаметр (мм) 780 830 950 1280 1600
Нунтаглах цагирганы өндөр (мм) 150 140 170 210 270
Нунтаглагч булны диаметр (мм) 260 270 310 410 440
Нунтаглагч булны өндөр (мм) 150 140 170 210 270
Нунтаглагч булны тоо 3 3 4 5 6
Хэмжээ (м) (урт × өргөн × өндөр) 4.3×3.5×5.1 5.3×4.1×5.2 7.1×5.9×7.9 7.85×8×9.7 12.55×5.7×8.3
