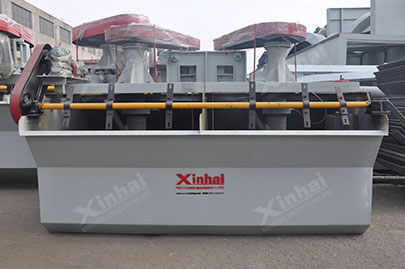

Том ширхэгтэй, хүнд жинтэй хүдэр боловсруулахад тохиромжтой флотацийн машины тоног төхөөрөмж.
0.5 ～ 38м3 / мин
CLF флотацийн машин нь шинэ ажлын дугуй, статор систем, зутангийн эргэлтийн шинэ аргыг ашигладаг тул эрдэсийн бөмбөлгүүдийн ачааллыг нэмж, ширхэлэгт хүдрийн хөвөлтийн хэмжээг нэмэгдүүлдэг байна.
Clf флотацийн машин нь флотацийн зутангийн нягтрал их, концентраци өндөр, амархан живэх чадвартай бөгөөд энэ нь том ширхэгтэй, хүнд ашигт малтмалыг ялган авах ажлыг үр дүнтэй сайжруулдаг.

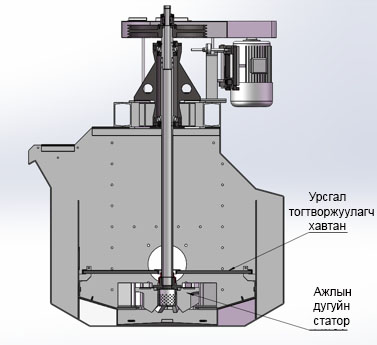

CLF флотацийн машины ажлын дугуй нь өндөр хурдтай арагшаа налуу сэлүүртэй бөгөөд доод сэлүүрийн хэлбэр нь зутан ажлын дугуйн ирээр дамжиж, нугасны хооронд шилжих зориулалттай.
Урсгал нь тууштай бөгөөд хутгалтын хүч сул байдаг. Ажлын дугуй бага хурдтай эргэх үед зутан нь тогтоосон сувгийн дагуу эргэлдэнэ.
Дээд хэсгийн зутан нь сувгийн урсгалаар ёроолын доод хэсэг рүү урсдаг ба агааржуулсан бүс болоод агааржаагүй бүс хоорондын даралтын зөрүү, ажлын дугуйн сорох нөлөөгөөр ажлын дугуйн талбайд орно. Дараа нь торон хавтангаар дамжин хөвөгч давхарга үүсэх ба том ширхэгтэй ашигт малтмал торон хавтангийн дээргүүр хөвнө.
Торон хавтан дээрх бүдүүн ширхэлэгт эрдэст бөмбөлөгүүдийн дээш хөвөх зам богино бөгөөд бүдүүн ширхэлэгт хэсгүүдийг баяжуулах танкны хэсэг гүехэн тул дээд бүсэд хогцом урсгал үүсчэхгүй, тогтвортой тусгаарлах бүс ба хөөсөнцөрийн бүсийг тогтоож өгдөг.
Синьхай компани баритын хүдэр боловсруулах үйлдвэрийг бүхэлд нь хариуцан ашиглалтад оруулахдаа хүдрийн туршилтаар гравитаци флотацын нэгдсэн процесстой байвал тохиромжтой болох нь тодорхойлогдсон байна. Энэ төслийн флотацийн хэсэгт том ширхэгтэй хүдрийг флотацийн тусгай машин боловсруулах бөгөөд энэ машины гол онцлог нь флотацийн зутан өндөр нягтралтай, өндөр агууламжтай байдаг тул том ширхэгтэй, хүнд жинтэй ашигт малтмалын боловсруулалтыг үр дүнтэй болгож чаддаг.
| марк | CLF-2 | CLF-4 | CLF-8 | CLF-16 | CLF-30 | CLF-40 | |||
| Ашигтай эзлэхүүн | 2 | 4 | 6 | 16 | 30 | 40 | |||
| Танкны хэмжээ(урт*өргөн*өндөр)mm | 1200×1600×1250 | 1600×2100×1500 | 1900×2500×1950 | 2500×3200×2400 | 3300×4000×3000 | φ4200×3900 | |||
| Үйлдвэрлэх хүчин чадал m3/min | 0.5-2 | 1-4 | 1-6 | 4-16 | 7-30 | 8-38 | |||
| Хий сорох хэмжээ m3/（m2.min） | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |||
| Үндсэн тэнхлэгийн хөдлөгүүр
|
марк |
хий соруулах сав | Y160M-6 | Y200L-8 | Y200L2-6 | Y280S-6 | Y315M-8 | Y315M-8 | |
| шулуун урсгалт танк | Y132M2-6 | Y180L-8 | Y200L-8 | Y280S-8 | Y315S-8 | ||||
| чадал kw | хий соруулах сав | 7.5 | 15 | 22 | 45 | 75 | 75 | ||
| шулуун урсгалт танк | 5.5 | 11 | 15 | 37 | 55 | ||||
| эргэх хурд r/min | хий соруулах сав | 790 | 730 | 790 | 730 | 740 | 740 | ||
| шулуун урсгалт танк | 790 | 730 | 730 | 730 | 740 | ||||
| ажлын дугуй | диаметр mm | хий соруулах сав | 460 | 620 | 750 | 790 | 1110 | 1090 | |
| шулуун урсгалт танк | 410 | 580 | 645 | 750 | 880 | ||||
| Хусуурын хөдлөгүүр | марк | Y100L-6 | Y100L-6 | Y100L-6 | Y100L-6 | Y100L-6 | Y100L-6 | ||
| чадал kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |||
| Хусуур хавтангийн эргэх хурд r/min | 16 | 16 | 16 | 16 | 16 | 16 | |||
| Төхөөрөмжийн жин(дан танк) kg | хий соруулах сав | 1591 | 3002 | 5168 | 9230 | 17010 | 23690 | ||
| шулуун урсгалт танк | 1481 | 2702 | 4654 | 8970 | 15950 | ||||
