Uma máquina de flutuação mecânica de agitação auto-aspirante combinada com sucção / não absorção.
0.06 ~ 24м3 / мин
BF төрлийн флотацийн машиныг I ба II төрөл гэж хуваах ба I төрөлд SF төрлийн флотацийн машины сорох оролттой сайжруулсан загвар, II төрөл нь JJF төрлийн флотацийн машины шулуун урсгалт савтай сайжруулсан загвар ордог, ерөнхийд нь BF флотацийн машин гэж нэрлэдэг.
Bf флотацийн машины сэлүүр нь хүдрийн зутанг хүчтэй эргүүлэх чадвартай, битүү давхар салаалсан конусаас бүрднэ.
Сорох хүчин чадалөндөр бөгөөд эрчим хүч бага хэрэглэнэ;
Сав бүр нь агаар сорох, зутан соруулах, флотаци явуулах гэсэн гурван чиг үүрэгтэй, туслах нэмэлт төхөөрөмжгүй, флотаци явуулах өөрийн эргэх циклтэй бөгөөд хэвтээ хэлбэр нь процессын өөрчлөлтөд хийхэд тохиромжтой.
Хүдрийн зутангийн эргэх цикл боломжийн, бүдүүн ширхэгтэй элсний тунадсыг боломжит хэмжээний хамгийн сайнаар багасгасан;
Зутангийн гадаргууг тохиргоо хийхэд хялбархан автоматаар болон цахилгаан хянах төхөөрөмжөөр тоноглосон.

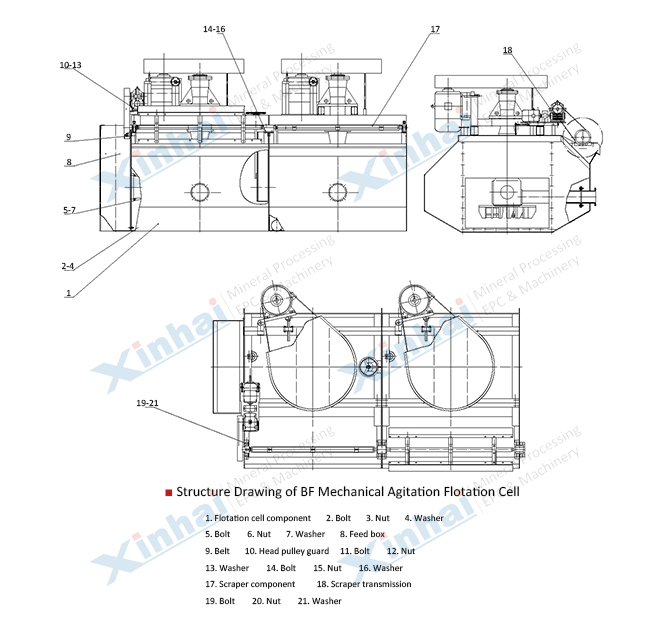

Bf флотацийн машины ажиллах зарчим нь ажлын дугуй эргэлдэх үед дээд ба доод сэлүүрийн хөндийд зутанг төвөөс зугтах хүчээр шиддэг бөгөөд ингэснээр дээд ба доод ажлын дугуйн хөндийд сөрөг даралт үүсдэг. Үүний зэрэгцээ, бүрхүүл хавтангийн дээд хэсэг дэх зутан нь дээд ажлын дугун хөндийд зутангийн дээд эргэлтийг үүсгэдэг. Доод сэлүүр нь зутанг гадагш нь түлхэхэд доод зутан төв рүү шилжүүлэгддэг бөгөөд ингэснээр зутангийн доод эргэлтийг үүсгэдэг. Агаар нь сорох хоолойгоор дамжиж төв хоолойгоор дамжиж дээд ажлын дугуйн хөндий рүү сорогдон орно. Сорогдон орсон зутангууд холилдож олон тооны нарийн агаарын бөмбөлгүүд үүсдэг бөгөөд бүрхүүл хавтангийн тусламжтайгаар тогтвортой урсгалд орсны дараа саванд жигд тарж, эрдэсжсэн хийн бөмбөлгүүд үүснэ. Эрдэсжсэн бөмбөлгүүд нь хөөсний давхарга хүртэл дээш хөвөн гарч ирэх ба хусуур хавтангаар хусагдан гарч ирсэн хэсэг нь хөөсөн бүтээгдэхүүн болно.
2008 онд Суданы төмрийн хүдрийн флотацийн үйлдвэр Синхай компаниас bf флотацийн машин худалдаж авсан. Энэ төрлийн флотацийн машины үзүүлэлтүүд нь 5А флотацийн машинаас илүү бөгөөд дангаараа 23.96% эрчим хүч хэмнэдэг. Үйлдвэрт баяжуулсан төмрийн том ширхэгтэй агууламж 20% -иас бага байх нөхцөлд хар төмөрлөгийн металл авалтын хэмжээ 6.58% -аар нэмэгдэж, эрчим хүчний хэрэглээ 15% -аас 30% -иар буурснаар олон тооны шаардлагагүй хаягдал үүсэхээс сэргийлж, үйлдвэрийн зардлыг хэмнэсэн.
Марк загвар | Ашигтай эзлэхүүний хэмжээ (м3) | Урт х өргөн x өндөр (мм) | Ажлын дугуйн диаметр (мм) | Ажлын дугуйн эргэлдэх хурд (м / с) | Агаарын хэрэглээ (м3 / м2 мин) | Хөдлөгүүрийн марк | Хөдлөгүүрийн чадал (кВт) | Боловсруулах хүчин чадал (м3 / мин) | Дан тэвшний хүндийн жин (кг) |
BF-0.15 | 0.15 | 550X550X600 | 200 | 6 | 0.9-1.05 | Y112M-6 | 2.2 | 0.06~0.16 | 270 |
BF-0.25 | 0.25 | 650X600X700 | 250 | Y100L-6 | 1.5 | 0.12~0.28 | 370 | ||
BF-0.37 | 0.37 | 740X740X750 | 286 | 7.2 | Y90L-4 | 0.2~0.4 | 470 | ||
BF-0.65 | 0.65 | 850X950X900 | 300 | 7.35 | 0.9~1.10 | Y132S-6 | 3 | 0.3~0.7 | 932 |
BF-1.2 | 1.2 | 1050X1150X1100 | 450 | 7.02 | Y132M2-6 Y132M1-6 |
5.5 4 |
0.6~1.2 | 1370 | |
BF-2.0 | 2 | 1400X1450X1120 | 500 | 7.5 | Y160M-6 | 7.5 | 1.0~2.0 | 1750 | |
BF-2.8 | 2.8 | 1650X1650X1150 | 550 | 8.06 | Y180L-8 | 11 | 1.4~3.0 | 2130 | |
BF-4.0 | 4 | 1900X2000X1200 | 650 | 8 | Y200L-8 | 15 | 2.4 ~4.0 | 2585 | |
BF-6.0 | 6 | 2200X2350X1300 | 700 | 7.5 | Y225S-8 | 18.5 | 3.0~6.0 | 3300 | |
BF-8.0 | 8 | 2250X2850X1400 | 760 | Y225M-8 | 22 | 4.0 ~8.0 | 4130 | ||
BF-10 | 10 | 2250X2850X1700 | 7.52 | 5.0 ~10 | 4500 | ||||
BF-16 | 16 | 2850X3800X1700 | 850 | 8.7 | Y280S-8 | 37 | 8.0 ~16 | 8320 | |
BF-20 | 20 | 2850X3800X2000 | Y280M-8 | 45 | 10.0 ~20 | 8670 | |||
BF-24 | 24 | 3150X4150X2000 | 920 | Y315S-8 | 55 | 12.0 ~24 | 8970 |
