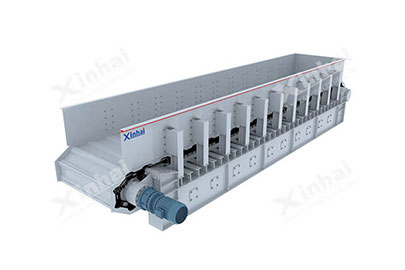

Богино зайд материал тээвэрлэх зориулалттай төхөөрөмж.
15 ~ 400м3 / цаг
Хүнд оврын хавтант тэжээгүүр, дунд оврын хавтант тэжээгүүр, бага оврын хавтант тэжээгүүр гэсэн гурван төрөлд хуваадаг ба хэрэглэгчдийн шаардлагын дагуу тохируулан тоноглож болдог тэжээгүүрийн төхөөрөмж юм.
Хэвтээ болон налуу байрлалтай угсарч ашиглаж болох ба хамгийн дээд налуу 12 ° -тай байж болно.
Хавтант тэжээгүүрийг тэжээлийн чулуун материалын шууд цохилтонд өртүүлэхгүйн тулд материалын агуулахын гаралтыг хоосон ажиллуулж болохгүй. Тэжээлийн ширхэгийн хэмжээ хамгийн томдоо 1000 мм хүрч болно.
Тэжээх процесс нь хөдлөгүүрийн хүчийг редуктораар дамжуулж эксцентрик механизмыг хөдлөгөн материалыг тээвэрлэх явдал юм.
Хүнд оврын хавтант тэжээгүүр: Ойрын зайнд зөөвөрлөх материалын ширхэлэгийн хэмжээ нь 400 мм-ээс бага хэмжээтэй ширхэгт материал байх ба зөөвөрлөх материалын нягтрал 2400кг / м3-аас бага, ширхэгийн жин 500 кг-аас бага, температур 400 ℃-аас доош материал байна. Бага оврын хавтант тэжээгүүр: Ойрын зайнд зөөвөрлөх материалын ширхэлэгийн хэмжээ нь 160 мм-ээс бага хэмжээтэй ширхэгт материал байх ба зөөвөрлөх материалын нягтрал 1200кг / м3-аас бага, ширхэгийн жин 140 кг-аас бага, температур 350 ℃-аас доош материал байна.
Чанша дахь зэсийн хүдэр баяжуулах үйлдвэр нь Синьхай компанитай хүдэр боловсруулах үйлдвэрийн бүхэл үйлчилгээг хариуцан хийлгэх төсөлд гарын үсэг зурсан бөгөөд энэ төсөлд орсон хавтант тэжээгүүрийн марк нь: GBZ180-12 бөгөөд энэхүү хүнд оврын хавтант тэжээгүүрээс хоёр иж бүрдлийг ашигласан. Бутлуурт орох материалыг зөөвөрлөн тэжээхэд ашигласан бөгөөд боловсруулах хүчин чадал нь дунджаар 240м3 / цаг, тэжээх материалын мөхлөг нь 800 мм орчим байв. Энэ төрлийн хавтант тэжээгүүр нь боловсруулах хүчин чадал ихтэй, өндөр үр ашигтай, хүдрээр тэжээх процесс тогтвортой байдаг. Энэ төсөл нь уг үйлчлүүлэгчийн Синьхай компанийн үйлчилгээ болоод төхөөрөмжийг сонгосон хоёр дахь сонголт болсон юм.
Хүнд оврын хавтант тэжээгүүр
Марк | Гинжний хавтан | Орох материалын ширхэлэг (мм) | Үйлдвэрлэлийн хүчин чадал (м3 / цаг) | Хөдлөгүүр | Гадна овор хэмжээ (L × W × H) (мм) | Жин (кг) | |||
Өргөний хэмжээ | Гинжит дугуйн төв хоорондын зай (мм) | Хурд (м / с) | Марк | Эрчим хүчний чадал (КВ) | |||||
GBZ120-4.5 | 1200 | 4500 | 0.05 | ≤500 | 100 | Y160L-4 | 15 | 6983×5228×2080 | 31279 |
GBZ120-5 | 1200 | 5000 | 0.05 | ≤500 | 100 | Y160L-4 | 15 | 7593×5228×2080 | 33427 |
GBZ120-5.6 | 1200 | 5600 | 0.05 | ≤500 | 100 | Y160L-4 | 15 | 8183×5228×2080 | 34321 |
GBZ120-6 | 1200 | 6000 | 0.05 | ≤500 | 100 | Y160L-4 | 15 | 8638×5228×2080 | 35900 |
GBZ120-8 | 1200 | 8000 | 0.05 | ≤500 | 100 | Y180L-4 | 22 | 10533×5293×2080 | 41342 |
GBZ120-8.7 | 1200 | 8700 | 0.05 | ≤500 | 100 | Y180L-4 | 22 | 11383×5293×2080 | 43164 |
GBZ120 10 | 1200 | 10000 | 0.05 | ≤500 | 100 | Y180L-4 | 22 | 12583×5293×2080 | 46962 |
GBZ120-12 | 1200 | 12000 | 0.05 | ≤500 | 100 | Y180L-4 | 22 | 14653×5293×2080 | 51844 |
GBZ120-15 | 1200 | 15000 | 0.05 | ≤500 | 100 | Y200L-4 | 30 | 17658×5518×2080 | 62157 |
GBZ150-4 | 1500 | 4000 | 0.05 | ≤ 600 | 150 | Y160L-4 | 15 | 6613×5528×2080 | 33197 |
GBZ150-6 | 1500 | 6000 | 0.05 | ≤ 600 | 150 | Y180L-4 | 22 | 8638×5593×2080 | 39257 |
GBZ150-7 | 1500 | 7000 | 0.05 | ≤ 600 | 150 | Y180L-4 | 22 | 9633×5593×2080 | 43352 |
GBZ150-8 | 1500 | 8000 | 0.05 | ≤ 600 | 150 | Y180L-4 | 22 | 10533×5593×2080 | 45962 |
GBZ150-9 | 1500 | 9000 | 0.05 | ≤ 600 | 150 | Y200L-4 | 30 | 11683×5668×2080 | 50522 |
GBZ150-12 | 1500 | 12000 | 0.05 | ≤ 600 | 150 | Y225M-4 | 45 | 14653×5888×2080 | 59915 |
GBZ180-6 | 1800 | 6000 | 0.05 | ≤800 | 240 | Y225M-4 | 45 | 8651×6463×2080 | 46840 |
GBZ180-8 | 1800 | 8000 | 0.05 | ≤800 | 240 | Y225M-4 | 45 | 10533×6188×2080 | 51360 |
GBZ180-9.5 | 1800 | 9500 | 0.05 | ≤800 | 240 | Y225M-4 | 45 | 12033×6183×2080 | 57397 |
GBZ180-10 | 1800 | 10000 | 0.05 | ≤800 | 240 | Y225M-4 | 45 | 12593×6188×2080 | 59632 |
GBZ180-12 | 1800 | 12000 | 0.05 | ≤800 | 240 | Y225M-4 | 45 | 14653×6363.5×2080 | 66029 |
GBZ240-4 | 2400 | 4000 | 0.05 | ≤1000 | 400 | Y200L-4 | 30 | 6613×6718×2080 | 44780 |
GBZ240-5 | 2400 | 5000 | 0.05 | ≤1000 | 400 | Y200L-4 | 30 | 7533×6718×2080 | 50737 |
GBZ240-5.6 | 2400 | 5600 | 0.05 | ≤1000 | 400 | Y200L-4 | 30 | 8133×6718×2080 | 52447 |
GBZ240-10 | 2400 | 10000 | 0.05 | ≤1000 | 400 | Y225M-4 | 45 | 12593×6718×2080 | 76373 |
GBZ240-12 | 2400 | 12000 | 0.05 | ≤1000 | 400 | Y225M-4 | 45 | 14653×6718×2080 | 85331 |

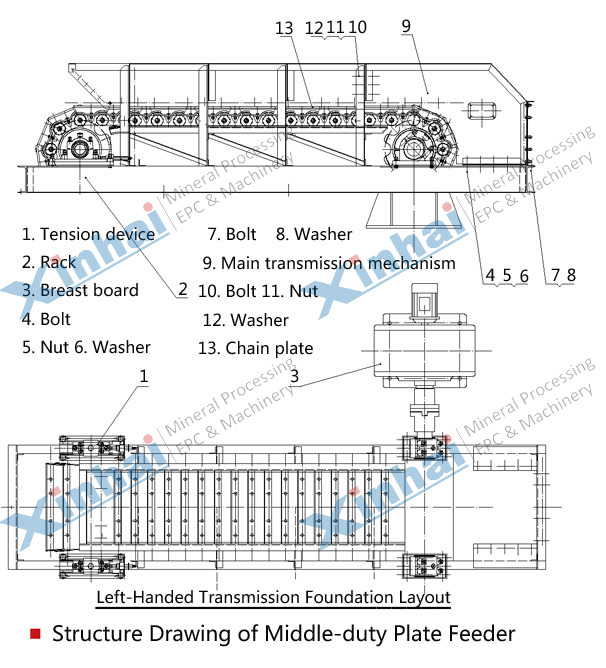

Дунд оврын хавтант тэжээгүүр
Марк | Гинжний хавтан | Орох материалын ширхэлэг (мм) | Үйлдвэрлэлийн хүчин чадал (м3 / цаг) | Хөдлөгүүр | Гадна овор хэмжээ (L × W × H) (мм) | Жин (кг) | |||
Өргөний хэмжээ | Гинжит дугуйн төв хоорондын зай (мм) | Хурд (м / с) | Марк | Эрчим хүчний чадал (КВ) | |||||
GBH80-2.2 | 800 | 2200 | 0.01-0.053 | ≤300 | 15-91 | Y123M-4 | 7.5 | 3840x2850x1185 | 3722 |
GBH80-3 | 800 | 3000 | 0.01-0.053 | ≤300 | 15-91 | xWED106-385-4 | 4 | 4868x2705x1060 | 4014 |
GBH80-4 | 800 | 4000 | 0.01-0.053 | ≤300 | 15-91 | Y123M-4 | 7.5 | 5640x2986x1185 | 5087 |
GBH80-5.8 | 800 | 5800 | 0.18 | ≤300 | 15-91 | xWED7.5-8215A-213 | 7.5 | 7760×2823.5×1321 | 6526.7 |
GBH100-1.6 | 1000 | 1600 | ≤0.15 | ≤350 | 22~131 | Y160M-6 | 7.5 | 3240x3026x1235 | 3561 |
GBH100-3 | 1000 | 3000 | ≤0.15 | ≤350 | 22~131 | Y160M-6 | 7.5 | 4640x3114x1235 | 4548 |
GBH100-4 | 1000 | 4000 | 0.01-0.053 | ≤350 | 22-131 | xWED106-385-4 | 4 | 5648x2890x1160 | 5086 |
GBH120-1.8 | 1200 | 1800 | ≤0.15 | 300-400 | 35-217 | Y160M-6 | 7.5 | 3440x3314x1235 | 3965 |
GBH120-2.2 | 1200 | 2200 | ≤0.15 | 300-400 | 35-217 | Y160M-6 | 7.5 | 3840x3314x1285 | 4238 |
GBH120-2.6 | 1200 | 2600 | ≤0.15 | 300-400 | 35-217 | Y160M-6 | 7.5 | 4240x3314x1285 | 4572 |
GBH120-3 | 1200 | 3000 | ≤0.15 | 300-400 | 35-217 | xWED7.5-8215A-213 | 7.5 | 4960x3150x1434 | 5075(не включая редуктор) |
GBH120-4 | 1200 | 4000 | ≤0.15 | 300-400 | 35-217 | Y160M-6 | 7.5 | 5640 x 3402.5×1285 | 6100 |
GBH120-4.5 | 1200 | 4500 | ≤0.15 | 300-400 | 35-217 | xWED7.5-8215A-213 | 7.5 | 6460x3150x1434 | 6350.6(араагаа оруулаагүй болно) |
GBH120-6 | 1200 | 6000 | ≤0.15 | 300-400 | 35-217 | xWED11-8225B-213 | 11 | 7960x3242x1434 | 8210 |
