Зутангийн насосны даралтыг ашиглан шингэнийг шүүлтүүрийн даавуугаар нэвтрүүлэн шүүх машин.
20 ～ 1000㎡

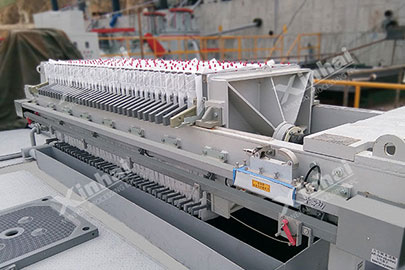

Гидравлик таслагаат шүүлтүүрийн ган хавтан нь нарийвчлалт сайтай цутгамал бөгөөд өндөр температурт тэсвэртэй, өндөр даралтанд тэсвэртэй, эдлэгээ удаантай бат бөх, мөн програмчлагдсан удирдлага, автомат ажиллагаатай.
Тоног төхөөрөмж нь тогтвортой ажиллагаатай, өндөр түвшний автоматжуулалтай, аюулгүй байдлыг хангасан найдвартай хялбар ажиллагаатай бөгөөд угаах үйлдлийг гүйцэтгэж чаддаг;
Таслагаат хэлбэрийн шүүлтүүр болон хавтант хэлбэрийн шүүлтүүр гэсэн хоёр төрөл байдаг;
Таслагаат фильтр пресс : Баяжмал ангилах, хаягдал ангилан шүүж хуурай хаягдлыг кейк болгон гаргахад тохиромжтой бөгөөд бүтээгдэхүүний хэмжээ -500 мешьд хүрэх боломжтой;
Хавтан хэлбэрт фильтр пресс : алт, мөнгө, зэс, төмөр, цайрын хүдэр, ховор элемент гэх мэт нарийн ширхэгтэй хүдрийг хатаах, хаягдлын овоолгод ашиглахад тохиромжтой.
Программчлагдсан удирдлагатай автомат гидравлик хайрцаг хэлбэрт фильтр пресс нь хатуу шингэн биетийг ангилах төхөөрөмж бөгөөд цахилгаан механикийг нэгтгэсэн дезайнаар хийгдсэн, бүтэц болоод үйл ажиллагаа нь энгийн тохиромжтой. Шүүлтүүрийн хавтанг даралтаар шахах, даралтыг бариулан хадгалах, шүүлтүүрийн хавтанг суллах үйлдлүүдийг гүйцэтгэдэг. Тасалгаа хэлбэрт шүүлтүүрийн болон хавтан хэлбэрт шүүлтүүрийн машин нь цуварсан хавтангийн зохион байгуулалтаас бүрддэг ба тэжээлийн насосны даралтаар шүүлтүүрийн камер луу шүүх материал орж ирэх бөгөөд шүүлтүүрийн хавтангаар дамжин шүүгдэж хатуу шингэн биетүүд ангилагдан тусгаарлагддаг.

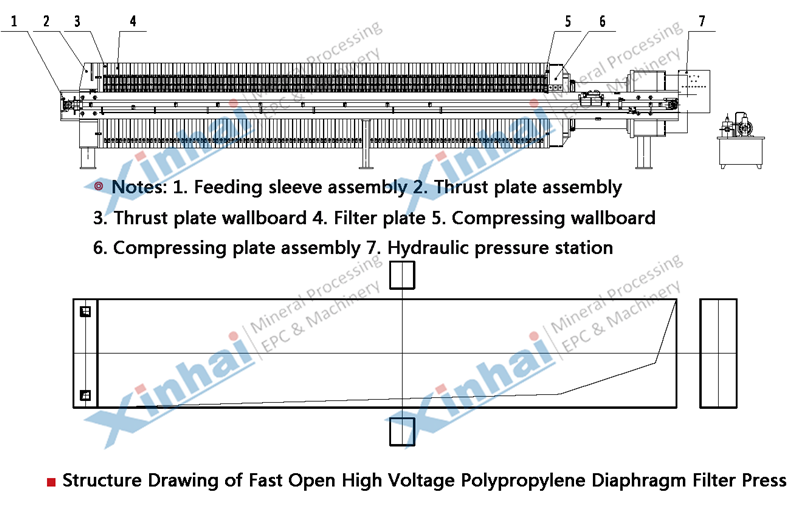

Шүүлтүүрийн фильтр пресс машин нь шүүлтүүр хавтан, шүүлтүүрийн хүрээ рамм, шүүлтүүр даавуу, тусгаарлах мембранаас бүрднэ. Шүүлтүүрийн хавтанг шүүлтүүрийн даавуугаар хучсан байдаг бөгөөд тусгаарлах мембранаар тоноглосон бол шүүлтүүр хавтангуудын багц нь тусгаарлах менбран хавтан ба шүүлтүүрийн хавтангаас бүрднэ.
Хенан дахь ашигт малтмал боловсруулах үйлдвэр нь алслагдсан байршилтай, үйлдвэрийн талбай ихтэй, үйлдвэрлэлийн бүтээгдэхүүний хэмжээний эрэлт хэрэгцээ их байдаг боловч цахилгаан хангамж хангалтгүй, хатуу шингэнийг ангилах процесст нь асуудал их гардаг байна. Энэ асуудлыг шийдэхийн тулд Синьхай компани нь гүйдлийг тогтворжуулах програмын хяналттай автомат гидравлик таслагаат шүүлтүүрийн машинд давтамж хувиргагч нэмж оруулсан. Хатуу шингэнийг ангилах процессийн үр дүн нь илтэд сайжирсан бөгөөд боловсруулах хүчин чадал нь өмнөх шүүлтүүрийн машинтай харьцуулахад 11% -иар нэмэгдсэн байна.
| Марк | Шүүлтүүрийн талбай (м2) | Шүүлтүүрийн таслагааны тоо | Шүүлтүүрийн хавтангийн хэмжээ (MM) | Кейкний зузаан (MM) | Шүүлтүүрийн таслагааны эзлэхүүн (м3) | Шүүлтүүрийн даралт (MPA) | Гадна овор хэмжээ (MM) | Хөдлөгүүрийн чадал (кВт) | Жин (кг) |
| XM/AZ 20/800U | 20 | 20 | 800X800X60 | 30 | 0.287 | 0.5~1.6 | 3500X1350X1160 | 2.2 | 2750 |
| XM/AZ 30/800U | 30 | 30 | 0.453 | 4110X1350X1160 | 3130 | ||||
| XM/AZ 40/800U | 40 | 40 | 0.605 | 4720X1350X1160 | 3420 | ||||
| XM/AZ 50/800U | 50 | 50 | 0.756 | 5330X1350X1160 | 3700 | ||||
| XM/AZ 60/800U | 60 | 60 | 0.907 | 5940X1350X1160 | 4110 | ||||
| XM/AZ 70/800U | 70 | 70 | 1.059 | 6550X1350X1160 | 4400 | ||||
| XM/AZ 80/800U | 80 | 80 | 1.21 | 7160X1350X1160 | 4740 | ||||
| XM/AZ 40/900U | 40 | 32 | 900X900X60 | 30 | 0.59 | 0.5~1.6 | 4230X1480X1280 | 2.2 | 4500 |
| XM/AZ 50/900U | 50 | 40 | 0.75 | 4720X1480X1280 | 4800 | ||||
| XM/AZ 60/900U | 60 | 47 | 0.88 | 5150X1480X1280 | 5100 | ||||
| XM/AZ 70/900U | 70 | 63 | 1.19 | 6120X1480X1280 | 5700 | ||||
| XM/AZ 60/1000U | 60 | 38 | 1000X1000X60 | 30 | 0.9 | 0.5~1.6 | 5450X1560X1360 | 2.2 | 7080 |
| XM/AZ 80/1000U | 80 | 50 | 1.19 | 6180X1560X1360 | 7830 | ||||
| XM/AZ 100/1000U | 100 | 62 | 1.48 | 6910X1560X1360 | 8680 | ||||
| XM/AZ 120/1000U | 120 | 75 | 1.8 | 7710X1560X1360 | 9250 | ||||
| XM/AZ 125/1250U | 120 | 46 | 1250X1250X65 | 32 | 1.9 | 0.5~1.6 | 6500X1770X1620 | 4 | 10900 |
| XM/AZ 150/1250U | 150 | 58 | 2.41 | 7290X1770X1620 | 11800 | ||||
| XM/AZ 180/1250U | 180 | 69 | 2.88 | 8020X1770X1620 | 12700 | ||||
| XM/AZ 200/1250U | 200 | 77 | 3.22 | 8550X1770X1620 | 13300 | ||||
| XM/AZ 220/1250U | 220 | 84 | 3.51 | 9010X1770X1620 | 13900 | ||||
| XM/AZ 250/1250U | 250 | 95 | 3.98 | 9740X1770X1620 | 14800 | ||||
| XM/AZ 300/1500U | 300 | 77 | 1500X1500X70 | 32 | 4.76 | 0.5~1.6 | 10040X2400X1800 | 5.5 | 26500 |
| XM/AZ 320/1500U | 320 | 83 | 5.14 | 10460X2400X1800 | 27190 | ||||
| XM/AZ 340/1500U | 340 | 88 | 5.45 | 10820X2400X1800 | 27880 | ||||
| XM/AZ 350/1500U | 350 | 90 | 5.58 | 10960X2400X1800 | 28230 | ||||
| XM/AZ 380/1500U | 380 | 98 | 6.08 | 11530X2400X1800 | 29260 | ||||
| XM/AZ 400/1500U | 400 | 103 | 6.39 | 11880X2400X1800 | 29950 | ||||
| XM/AZ 450/1500U | 450 | 116 | 7.21 | 12810X2400X1800 | 31670 | ||||
| XM/AZ 500/1500U | 500 | 128 | 7.96 | 13660X2400X1800 | 33390 | ||||
| XM/AZ 560/2000U | 560 | 80 | 2000X2000X83 | 40 | 11.16 | 0.5~1.6 | 10600X2900X2450 | 11 | 56500 |
| XM/AZ 600/2000U | 600 | 86 | 12.01 | 12110X2900X2450 | 58000 | ||||
| XM/AZ 630/2000U | 630 | 90 | 12.58 | 12440X2900X2450 | 59000 | ||||
| XM/AZ 670/2000U | 670 | 96 | 13.43 | 12950X2900X2450 | 60500 | ||||
| XM/AZ 710/2000U | 710 | 101 | 14.13 | 13370X2900X2450 | 62000 | ||||
| XM/AZ 750/2000U | 750 | 107 | 14.98 | 13870X2900X2450 | 63300 | ||||
| XM/AZ 800/2000U | 800 | 114 | 15.97 | 14460X2900X2450 | 65200 | ||||
| XM/AZ 850/2000U | 850 | 121 | 16.96 | 15050X2900X2450 | 67000 | ||||
| XM/AZ 900/2000U | 900 | 128 | 17.95 | 15640X2900X2450 | 69000 | ||||
| XM/AZ 950/2000U | 950 | 135 | 18.94 | 16220X2900X2450 | 70600 | ||||
| XM/AZ 1000/2000U | 1000 | 142 | 19.92 | 16810X2900X2450 | 72300 | ||||
| XM/AZ 1060/2000U | 1060 | 151 | 21.2 | 17570X2900X2450 | 74500 | ||||
| XM/AZ 1120/2000U | 1120 | 159 | 22.33 | 18240X2900X2450 | 76800 | ||||
| XM/AZ 1180/2000U | 1180 | 168 | 23.61 | 19000X2900X2450 | 79000 |
