Уламжлалт гадагш шүүх хэлбэрт вакуум шүүлтүүрийн төхөөрөмж.
3 ～ 50㎡

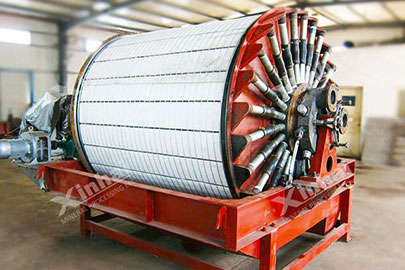

Синьхайн цилиндр шүүлтүүрийн цилиндрийн хурдыг хязгаарлалтгүй тохируулах боломжтой.
Цилиндр шүүлтүүр нь ердийн шүүлтүүрийн хөдлөгүүрийн эргэлтийн тоог тохируулах замаар хурдны өөрчлөлтийг хязгаарлалтгүй тохируулдаг болгон сайжруулсан загвар юм;
Синхай цилиндр шүүлтүүр нь хямд үнэтэй, энгийн бүтэцтэй, ашиглахад хялбар, засвар үйлчилгээ бага шаарддаг, түргэн элэгдэх эд анги цөөн зэрэг давуу талуудтай.

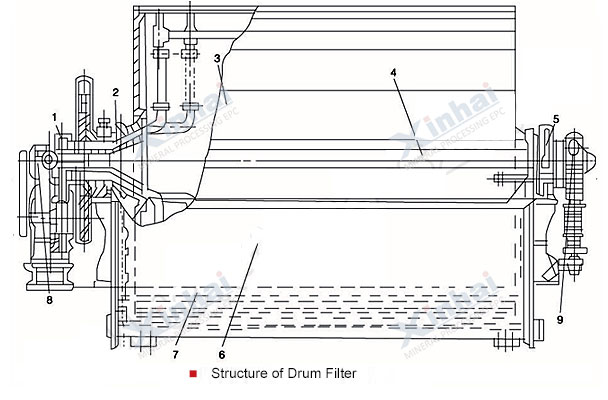

Цилиндр шүүлтүүрийн гол их бие нь цилиндр хэлбэрт хэсэг юм. Том овортой шүүлтүүрийн цилиндр биетийг ган хавтангаар гагнаж, харин жижиг оврын шүүлтүүрийн цилиндр их биеийг цутгаж хийдэг. Хуучны зарим шүүлтүүрийн цилиндр их бие нь зузаан модоор хийгдсэн ч байдаг. Цилиндрийн биений гаднах гадаргуу нь тойрог чиглэлд тодорхой тооны нэвчилттэй шүүлтүүрийн камерт хуваагддаг бөгөөд камерууд бие биенээсээ тусгаарлагдсан агаар нэвтрүүлдэггүй нягт битүүмжлэлтэй байна. Шүүлтүүрийн камерт фильтрийн хавтан байрлуулсан байх бөгөөд нэг талаас шүүлтүүрийг эргүүлэх суваг үүсгэдэг бол нөгөө талаас шүүлтүүрийн даавууг дэмжих үүргийг гүйцэтгэдэг.
Цилиндрийг бүхэлд нь шүүлтүүрийн даавуугаар ороосон байна. Камер бүрийн хоорондох битүүмжлэлийг хангахын тулд шүүлтүүрийн даавууг ховилд резинэн тууз, эсвэл маалинган олсоор бэхлэн суулгадаг. Дараа нь цилиндрийн гадна талд 50-80 мм зайд тэнхлэгийн чиглэлд олон ган утсыг ашиглан шүүлтүүрийн даавууг цилиндр дээр бэхлэдэг.
Цилиндрийн нэг төгсгөлд шүүлтүүрийн сэлбэг хэрэгслүүд - "хоолой" мөн шүүлтүүрийн камеруудтай ижил тооны сувгууд байдаг бөгөөд суваг бүр нь хоолойгоор дамжин тохирох шүүлтүүрийн камерт холбогддог. Эргэлт дамжуулах механизм нь цилиндрийг эргүүлэх бөгөөд хэд хэдэн янзаар хурдыг өөрчилж болдог.
Вьетнам улс дахь ашигт малтмал боловсруулах үйлдвэр нь алслагдсан байршилтай, хязгаарлагдмал хөрөнгөтэй, ажилчид сайн дадлагажаагүй, үйлдвэрийн талбайн хэмжээ бага байдалтай байсан бөгөөд Синьхай компанийн цилиндр шүүлтүүрийг сонгож авсан. Дээрхи шалтгаануудын улмаас Синьхай компанийн инженер техникийн ажилтнууд уг үйлдвэрийн ашиглалтын хүндрэлүүдийг хөнгөвчлөхийн тулд машинд хязгаарлалтгүйгээр алхам өөрчлөн хурд тохируулах төхөөрөмжийг нэмж оруулсан нь ажилчдын хэрэглээнд нийцсэн ба угсралт тохиргоо зэрэг ашиглалтад оруулах бүхий л үйлчилгээ нь үйлчлүүлэгчдийн сэтгэлд бүрэн нийцсэн.
| Марк | Шүүлтүүрийн талбай (м2) | Цилиндрийн хэмжээ (мм) | Цилиндрийн эргэх хурд (r.p.m) | Хий соруулах хэмжээ (м3 / мин.м2) | Боловсруулах хүчин чадал (т / цаг) | Жин (кг) | |||
| GYW-3 | 3 | φ1600X700 | 0.5-2 | 80 | 8-11 | 1 | 0.1-0.3 | 6.0-9 | 3270 |
| GYW-5 | 5 | φ2000X900 | 14-18 | 3935 | |||||
| GYW-8 | 8 | φ2000X1400 | 82 | 5-15 | 22-45 | 4755 | |||
| GYW-12 | 12 | φ2000X2000 | 87 | 33-65 | 5420 | ||||
| GYW-20 | 20 | φ2550X2650 | 50-108 | 6550 |
