Тооцооны бүсэд налуу параллель хавтангаар бүтээгдсэн хүнд хэлбэрийн хүндийн төвлөрсөн төхөөрөмж.
20～3500㎡
хутгах төхөөрөмжийг свич хавтан өтгөрүүлэгч бүрхүүлийн төвд суурилуулсан бөгөөд чичиргээг конусын талбайн гадна талын хананд байрлуулна. Ургамлын концентрацийг хурдасгаж, нухаш бөглөрөхөөс сэргийлнэ.
Налуу хавтан баяжуулах сувгийн нэгдсэн горим. Суурин суваг бүр нь ижил тэжээл, алхам алхмаар концентраци, элс зайлуулах, халих функцтэй.
Бүтцийн хэмжээ нь ижил бөгөөд үе шаттайгаар төвлөрсөн сувгийн үйл ажиллагаа бүрийн тогтвортой байдал, ижил төстэй байдлыг баталгаажуулдаг;
Тоног төхөөрөмжийн шаардагдах нийт суурин хэсгийг бүрдүүлэхийн тулд ижил swash хавтан бүлгийн модулийг нэгтгэж нэгтгэх нь том тоног төхөөрөмжийг хялбархан олж авах боломжтой юм.
Төрөл
Налуу хавтангийн сувгийн хэв гажилтын загварыг целлюлозын шинж чанар, өөр өөр ангиллын хэмжээ зэргээс хамаарч гүйцэтгэж болох бөгөөд ингэснээр тоног төхөөрөмж үүрэг гүйцэтгэж чадна.
Үр ашгийн талаар бод
Налуу хавтангийн модулийн завсрын өндөр давтамжийн бичил чичиргээ, налуу хавтангийн бүлгийн модулийг тогтмол бөгөөд автоматаар цэвэрлэдэг бөгөөд ингэснээр арчдас хавтан дээрх материалууд нь эмх цэгцтэйгээр доошоо гулсдаг.
Налуу хавтангийн гадаргуу дээр ямар ч материал хуримтлагдахгүй, хавтангийн хоорондох бөглөрөл байхгүй тул тоног төхөөрөмжийн урт хугацааны, тогтвортой ажиллах үр ашгийг хангах;
Өтгөн конус дахь материал хуримтлагдахаас зайлсхийхийн тулд өтгөн конус дотор материалыг зайлуулах тусгай төхөөрөмжийг суурилуулсан;
Хэрэглэгчдийн хэрэгцээ шаардлагын дагуу өндөр агууламжтай ус зайлуулах хоолойг албадан зайлуулах чадвартай болох ба далан доорхи концентраци нь 270% бөгөөд энэ нь баяжмал, хаягдлыг хуурай ус зайлуулах шаардлагад нийцдэг.
Шаардлага
Тоног төхөөрөмжийг концентрацитай ба буцаж буй усны аль алинд нь ашиглах, ангилах, усгүйжүүлэх зэрэгт ашиглаж болно.Целлюлозыг урьдчилан бэлтгэхийн тулд флокуляторыг нэмээд үр ашигтай байдлаар ашиглах боломжтой
Өтгөрүүлэгч ашиглах.

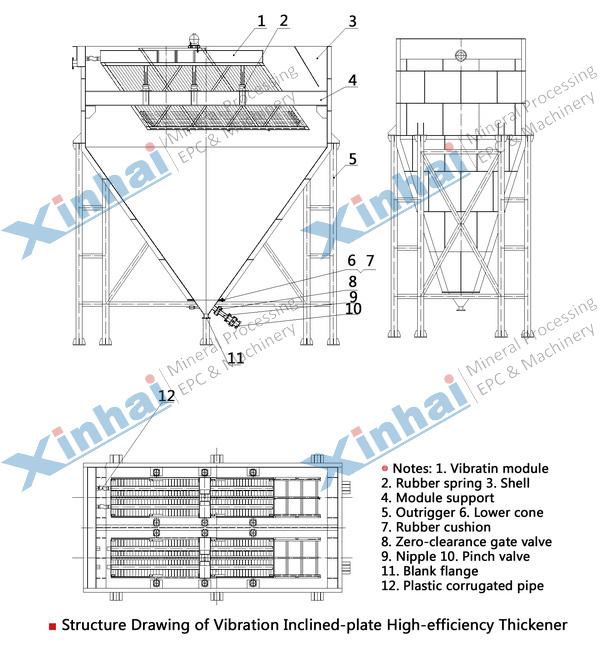

Өтгөрүүлэгч бүхий л машин нь дээд хайрцаг ба доод конусыг агуулдаг. Дээд хайрцагт налуу хавтангийн бүлэг байдаг бөгөөд налуу хавтангийн бүлэг нь хэд хэдэн үе шатаас бүрдэнэ.
Энэ нь бие даасан swash хавтангийн нэгжүүдээс бүрдэх бөгөөд боловсруулсан материалууд нь swash хавтан нэгжийн доод төгсгөлийн хоёр талд ордог.
Ховилын ёроолд цоорхойтой ховилтой ховил нь хэт халалтын гидравлик арын даралтыг бий болгож, сэлгэн хавтангийн нэгж тус бүрийн жигд ачааллыг хангаж, радиалаас сэргийлнэ
Гэнэтийн байдал. Хажуугийн хагас урвалыг тэжээх арга нь живж буй хатуу тоосонцор үүсгэж, дээшлэх тунгалаг шингэн нь бие биенээ зовоохгүйгээр тусдаа замаар явдаг.
Налуу хавтанг доошоо гулсуулж, доод конус руу орсны дараа түүнийг шахаж хатааж, таталцлын замаар зайлуулж, зузаан шаврыг механик чичиргээний аргаар хийж болно.
Гөлгөр.
Тусгаарлагдсан хавтан хэлбэрийн өтгөрүүлэгч дэх концентрацийг бие даасан налуу хавтан суваг бүрт хийж, суваг бүрээс хэт халсан гадаргуугаас нарийн ширхэгтэй хэсгүүд халдаг.
Хөндлөн чиглэлд шууд цэнэглэх нь халих урсацын замыг богиносгож, халих урсгалын нарийн ширхэгт тоосонцор, эргэлтийн асуудлыг үр дүнтэй шийддэг бөгөөд
Тоног төхөөрөмж нь өндөр агууламжтай концентрацтай үр ашгийг олж авдаг бөгөөд тэгшитгэсэн концентрацитай буцаж буй усны үр ашиг нь ерөнхийдөө 70% -иас дээш байдаг.

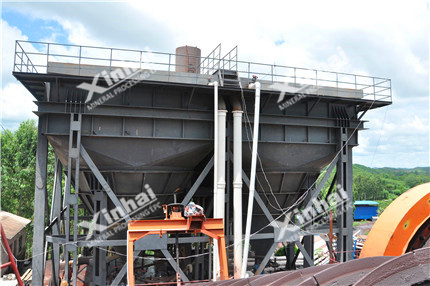

Графитын хүдэр баяжуулах томоохон байгууламжийн баяжуулах үе шатанд анх өртгийг харгалзан уламжлалт төв хөтөч өтгөрүүлэгчийг сонгосон.
Дараагийн концентрацийн нөлөө нь тодорхой биш бөгөөд шивх ялгах нь хүлээгдэж буй үр дүнд хүрч чадаагүй тул дахин төвлөрүүлэх шаардлагатай байна.Эцэст нь Шинхай налууг сонгов.
Хавтан өтгөрүүлэгч. Налуу хавтангийн баяжуулагчийн нягтруулах процессыг тусдаа налуу хавтангийн сувгаар хийж гүйцэтгэдэг. Хэт их урсацын замыг богиносгож, сайжруулсан
Бутархай концентрацийн үр ашиг нь салгах үр нөлөөг үр дүнтэй шийддэг.
| Загвар | Тооцооны талбай (м2) | Конусуудын тоо | Урт (мм) | Өргөн （мм) | Өндөр (мм) |
|---|---|---|---|---|---|
| ZQN16 | 16 | 1 | 3690 | 1100 | 4360 |
| ZQN31 | 31 | 1 | 3760 | 2460 | 4360 |
| ZQN50 | 50 | 1 | 3690 | 3300 | 5260 |
| ZQN63 | 63 | 1 | 5560 | 2460 | 5630 |
| ZQN100 | 100 | 1 | 5560 | 3560 | 5500 |
| ZQN125 | 125 | 1 | 5510 | 4400 | 5660 |
| ZQN150 | 150 | 1 | 7710 | 3760 | 7890 |
| ZQN200 | 200 | 1 | 7710 | 4880 | 8160 |
| ZQN250 | 250 | 1 | 7710 | 6000 | 8500 |
| ZQN300 | 300 | 1 | 8000 | 7020 | 7890 |
| ZQN400 | 400 | 1 | 7710 | 9260 | 7890 |
| ZQN500 | 500 | 1 | 7710 | 11500 | 8500 |
| ZQN600 | 600 | 1 | 14880 | 7020 | 7890 |
| ZQN800 | 800 | 1 | 14880 | 9260 | 8160 |
| ZQN1000 | 1000 | 1、2、4 | 14880 | 11460 | 8500 |
| ZQN2000 | 2000 | 4、8 | 14880 | 22920 | 8500 |
