АНУ-аас нэвтрүүлсэн шинэ механик бүтэц өтгөрүүлэгч.
5-1400т / д
Шинэ механик бүтэц нь флокулянт бодисын хатуу хэсгүүдэд флокуляцийн нөлөөг бэхжүүлж, флокуляц хийх боломжтой Нэмэлт систем.
Суурилуулсан хатуу ширхэгийн ширхэгийн хэмжээг нэмэгдүүлэхийн тулд флокулянт нэмж, суурийн хурдыг нэмэгдүүлнэ;
Хатуу тоосонцорыг агаарын бөмбөлгүүдэд наалдахгүйн тулд газыг зайлуулах сав нэмнэ;
Хүлээн авах савыг хүдрийн хоолойг доош нь чиглүүлж, тэжээлийн хүдрийн зутан нь жигд, жигд унаж, цэцэг эргэх үзэгдлийг үр дүнтэй сэргийлдэг;
Нэгж боловсруулалтын хүчин чадал нь ердийн өтгөрүүлэгчдийнхээс 4-9 дахин их байна.Үйлдвэрийн хүчин чадал дээр үндэслэн уламжлалт өтгөрүүлэгчдээс 30% эрчим хүч хэмнэх боломжтой;
Нэмэлт флокулянт систем, флокулянт нэмэлт автомат удирдлагын систем, өндөр үр ашигтай өтгөрүүлэгч автомат удирдлагын системээр хангаж болно.

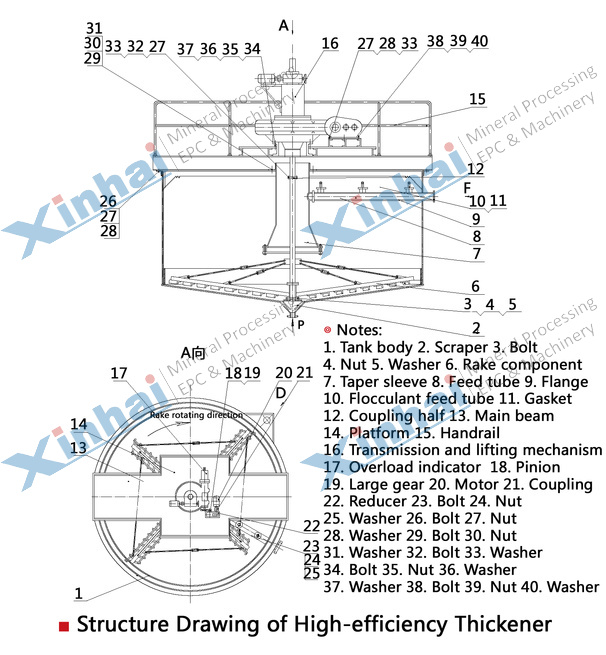

Ажлын зарчим
Өндөр үр ашигтай өтгөрүүлэгчтэй ажиллах зарчим: Бялуу нь өндөр үр ашигтай өтгөрүүлэгч төхөөрөмжид орохоос өмнө түүний доторх хийн ихэнх хэсгийг алдагдах төхөөрөмжөөр зайлуулдаг.
Тэжээлийн хоолойноос холих төхөөрөмжийг оруулсны дараа зутан нь холих төхөөрөмжид зохих хэмжээний флокулянт хийж бүрэн флокуляцийн төлөв байдлыг бий болгоно.
Дараа нь түүний ёроолоос хүрээлэн буй орчинд тархаж, концентрацийн савны ёроолд урьд өмнө үүссэн өндөр агууламж бүхий тунамал давхаргад ордог. Энэ үед цутгасан шивэр
(Флокуляци) нь цөөрмийн ёроолд оршдог, шивэрсэн ус нь тунадасны давхаргагаар дамждаг. Энд тунадасны давхарга нь нарийн ширхэгтэй хэсгүүдээс урьдчилан сэргийлэх шүүлтүүрээр ажилладаг
Үр тарианы шохой ихэсдэг. Шивээ нь бүрэн дүүрч амжаагүй, тунадасны давхаргад хүрвэл флексийн масстай холбоо тасралтгүй үргэлжлэх болно.
Том юм. Эцэст нь төв хөтөч төхөөрөмжийг тармуур хүрээг жолоодоход ашигладаг бөгөөд төвлөрсөн материалыг гадагшлуулах төв төвлөрсөн порт руу түлхэж, шивэрсэн ус урсдаг.
Ашигт малтмал боловсруулах үйлдвэрийг баяжуулах процесст нэмэлт эмийн систем шаардагддаг бөгөөд энэ нь зардлыг нэмэгдүүлж хэрэглээг нэмэгдүүлдэг. Үр дүнтэй өтгөрүүлэгчийг авах боломжтой
Флокулянт болон бусад агент нэмэлт системээр хангаж өгвөл байгууламжийн хоорондох дэмжлэг үзүүлэх нөлөө илүү тодорхой болно. Үүнээс гадна шинэ механик бүтэц нь флокуляцийг нэмэгдүүлдэг
Хатуу тоосонцорыг флокуляци хийх. Тохиромжтой, үр ашигтай байхад зардлыг тодорхой хэмжээгээр хянадаг.
| Загвар | GX-3.6 | GX-5.18 | GX-6 | GX-7.5 | GX-9 | GX-12 | GX-15 | GX-18 | GX-20 |
| Савны дотоод диаметр (мм) | 3600 | 5182 | 6000 | 7500 | 9000 | 12000 | 15000 | 18000 | 20000 |
| Танкны өндөр (мм) | 1700 | 2134 | 2500 | 2800 | 2800 | 3600 | 4000 | 4400 | 4400 |
| Тооцооны талбай (м2) | 10.2 | 21 | 28.3 | 44.1 | 63.6 | 110 | 177 | 254 | 314 |
| Сэргээх хурд (r / min) | 1.1 | 0.4 | 0.8 | 0.427 | 0.427 | 0.35 | 0.15 | 0.13 | 0.13 |
| Тармуурын өндрийг нэмэгдүүлэх (мм) | 200 | 300 | 300 | 300 | 300 | 300 | 300 | 400 | 400 |
| Жолоодох мотор загвар | Y100L-6 | Y132S-6 | Y132M1-6 | Y132M2-6 | Y132M2-6 | Y132M-4 | YCT200-4B | YCT200-4B | YCT200-4B |
| Жолоо барих хөдөлгүүрийн хүч (кВт) | 1.5 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| Өргөх моторт загвар | Y100L-6 | PZ0.8AB | Y132S-8 | Y132S-8 | Y132S-8 | Y100L1-4 | Y112M-6 | YTC752A-44 | YTC752A-44 |
| Моторын хүчийг (кВт) нэмэгдүүлэх | 1.5 | 0.8 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 5.5 | 5.5 |
| Ган савны биеийн жин (кг) | 2829 | 5342 | 6506 | 10258 | 15980 | 25589 | 36050 | 52485 | 59365 |
| Жин (кг) | 6650 | 10460 | 10573 | 17320 | 23680 | 42756 | 59000 | 73296 | 76020 |
