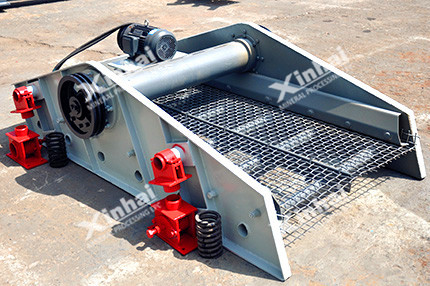

Төвөө өөрөө тохируулдаг доргиурт шигшүүр

  • Төвөө өөрөө тохируулдаг доргиурт шигшүүр

Төвөө өөрөө тохируулдаг доргиурт шигшүүр

Танилцуулга

Дунд болон нарийн ширхэгтэй материал шигшин ахгилахад ашигладаг уламжлалт, өргөн хэрэглэгддэг доргиурт шигшүүр.

Capacidade

20 ~ 300т / цаг

Сайжруулалт

Шигшин ангилах төхөөрөмж нь уян харимхайн зориулалтаар элэгдэлд тэсвэртэй резин ашигладаг бөгөөд энэ резин нь компанийн ашигтай шинэ загварын патент авсан технологи юм: Суурин хэлбэртэй доргиурт шигшүүрийн төхөөрөмж, патентын дугаар: 201120562516.7.

Ашиг тус

Синьхай компанийн доргиурт шигшүүрийн тоног төхөөрөмж нь ажлын талбай өргөн, өндөр үр бүтээлтэй бөгөөд элэгдэлд тэсвэртэй резинэн шигшүүр гангаас 10-20 дахин, полиуретанаас 4-6 дахин урт хугацаагаар ашиглах боломжтой;
Өндөр зэрэглэлийн уян харимхай чанартай, элэгдэлд тэсвэртэй резинэн пружин нь ашиглалтын хугацаа урт, дуу чимээ багатай, засвар үйлчилгээ хийхэд хялбар, суурин болон дүүжин хоёр төрлөөр шигшин ангилах боломжтой;
Том шкив дамар ба эксцентрик гол нь 3-5 мм төвөөс зугтах хэмжээтэй бөгөөд энэ нь шигшүүр доргих үед хөдлөгөөнийг тэнцвэржүүлж, доргион дамжуулалтын тогтвортой байдлыг нэмэгдүүлдэг;
Өөрөө төвөө тохируулагч шигшүүр дээрх материал нь чичирхийлэн доргих нөлөөгөөр үр дүнтэй ялгарч ангилагддаг;
Доргиурт шигшүүрийн жинг үйлдвэрлэлийн шаардлагад нийцүүлэн тохируулж болно;
Тэжээх материалын хэмжээ өөрчлөгдөхөд доргилт чичиргээ өгөх хэмжээ бас өөрчлөгдөнө. Тэжээлийн хэмжээ бага байх үед доргилт нэмэгдэж, чичирхийлэл эрчимжих ба тэжээлийн хэмжээ их байх үед доргилтын далайц буурна. Хүдрийн тэжээлийн хэмжээ өөрчлөгдөхөд "динамик тэнцвэр" –т нөлөөлдөг бөгөөд шкив дамарны төв хэсэгт чичиргээ үүсгэдэг;
Энэ шигшүүр нь дунд болон нарийн ширхэгтэй материалыг шигшихэд тохиромжтой, том ширхэгтэй материалыг шигшихэд ашиглахгүй.

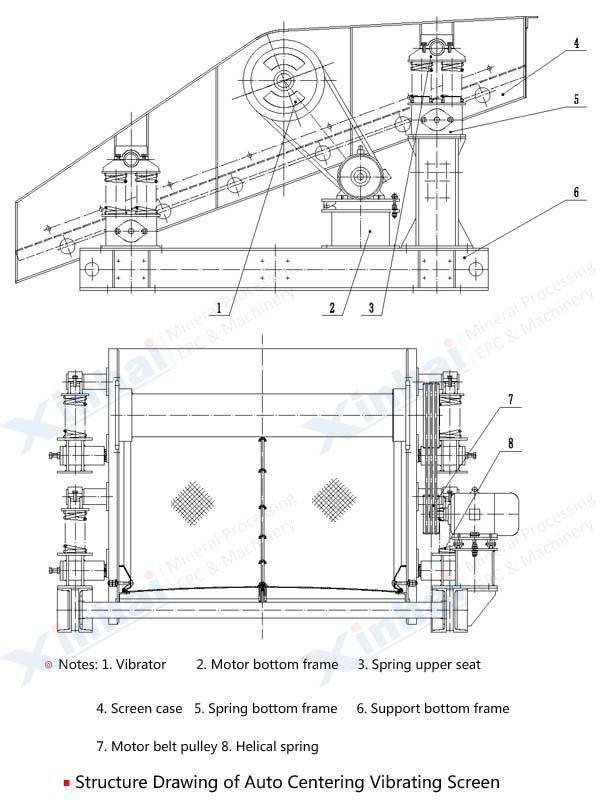

Бүтээгдэхүүний бүтэц

Өөрөө төвөө тохируулагч доргиурт шигшүүрийн зарчим нь : Хөдлөгүүрийн ремен шкив дамарны гол холхивчийг эргүүлэх үед бий болсон төвөөс зугтах инерцийн хүчийг шигшүүрийн хайрцагны чичиргээний системийн дотоод хүч дээр нэмэгдүүлж, шигшүүрийн системийн хүндийн төв дугуйрах хөдлөгөөнийг гүйцэтгэнэ. Хүндийн төвөөс зугтагч дамарны блокны жингээс үүссэн төвөөс зугтах инерци нь шигшүүрийн хайрцаг эргэлдэх үед бий болсон төвөөс зугтах инерцийн хүчийг тэнцвэржүүлдэг. Шкив дамарны төвийг шилжүүлэхгүйгээр шигшүүрийн хайрцаг эргэхэд үүссэн төвөөс зугтах инерци ба эксцентрийн жингээс үүссэн төвөөс зугтах инерцийн хүч тэнцүү бөгөөд чиглэлүүд нь эсрэг чиглэлтэй үед динамик тэнцвэрт байдалд хүрнэ. Ийнхүү шкив дамар "өөрөө төвөө тохируулах" үр дүнд хүрч, хоёр дамар хоорондын төвийн зайг тогтмол байлгаснаар, ремен сулрах, чангарах үзэгдэл арилдаг.

Хэрэглэх хүрээ

Юнань дахь хүдэр баяжуулах үйлдвэрийн хүдэрт их хэмжээний ус агуулагддаг учир тоног төхөөрөмж нь маш их эвдэрч, үйлдвэрлэл явуулах боломжгүй байдаг тул нарийн бутлахаас өмнө хүдэр угаах, шавар ангижруулах зорилгоор хүдэр угаах хэсгийг нэмж оруулсан. Синьхайн шигшин ангилагчийг ашиглах болсноор өөрөө төвөө тохируулагч шигшүүр нь их хэмжээний төвөөс зугтах хүчийг бий болгож, үүнээс гадна нойтон аргын элэгдэлд тэсвэртэй резинэн доторлогоо хийсэн нь тоног төхөөрөмжийн ашиглалтын хугацааг уртсагасан. Мөн шаваргүйжүүлэлтэд зориулсан хоёр төхөөрөмж нэмж суурилуулсан. Хүдэр доргиурт шигшүүрийн хоёр талд байрлах хүдэр угаах шатыг дамжин угаагдмагц шигшин ангилалтын үр ашиг нэмэгдэж, урьдчилсан ажлын хэвийн ажиллагаа хангагдаж, үйлдвэрлэлийн өртөг зардал буурсан.

Техникийн үзүүлэлтүүд

Марк загвар Үзүүлэлт Орох материалын максимум хэмжээ (мм) Боловсруулах хүчин чадал (т / цаг) Хөдлөгүүрийн марк Хөдлөгүүрийн чадал (кВт) Хүндийн жин (кг) Тайлбар
SZZ0918 900 X1800 40 20 ~25 Y100L1-4 2.2 420 Суурин хэлбэр
SZZ0918 10 ~30 553 Дүүжин хэлбэр
2SZZ0918 20 ~40 570 Суурин хэлбэр
SZZ1225 1250X2500 100 100 Y132S-4 5.5 1017 Дүүжин хэлбэр
SZZ1225 100 1466 Суурин хэлбэр
2SZZ1225 100~150 1320 Дүүжин хэлбэр
2SZZ1225 100~150 1870 Суурин хэлбэр
SZZ1530 1500X3000 90~200 Y132M-4 7.5 1850 Дүүжин хэлбэр
SZZ1530 2665 Суурин хэлбэр
2SZZ1530 2963 Дүүжин хэлбэр
SZZ1540 1500X4000 100 90~200 Y160L-4 15 2865 Суурин хэлбэр
2SZZ1540 1500X4000 400 90~200 Y160L-4 15 3412 Суурин хэлбэр
SZZ1836 1800X3600 150 100~300 Y160M-4 11 4500 Дүүжин хэлбэр
2SZZ1836 Y180M-4 18.5 5616 Суурин хэлбэр
