Контуртай туузан дамжуулагч

Танилцуулга

Материалыг ойрын зайд өргөх өнцгөөр зөөвөрлөх зориулалттай төхөөрөмж.

Capacidade

13-794м3 / цаг

Сайжруулалт

Энэ дамжуулагч нь долгион хэлбэрт хашлага, атираатай хөндлөн тусгаарлагч хавтан бүхий туузан дамжуулагч бөгөөд өгсөх налуу өнцөг нь 0-90 ° хооронд хэлбэлздэг.

Ашиг тус

Өгсүүр налуу өнцөгтэй туузан дамжуулагч нь материалыг 90 ° хүртэлх градуст өргөн зөөвөрлөх бөгөөд огцом налуу, эгц босоо зэрэг чиглэлд материал зөөвөрлөх үйлдэлд тохиромжтой төхөөрөмж юм.
Энэ төхөөрөмж нь эзлэх зай талбайг хэмнэж, тоног төхөөрөмжийн хөрөнгө оруулалтыг багасгаж, барилгын зардлыг хэмнэх ба эдийн засгийн хувьд үр ашиг өндөртэй төхөөрөмж юм;
Бүтэц нь энгийн бөгөөд үндсэн бүрэлдэхүүн хэсэг нь зах зээлд нийтлэг хэрэглэгддэг эд анги болон туузан ременээс бүрднэ. Уг төхөөрөмжийн ашиглалт болоод засварын ажил нь энгийн хялбар байдаг;
Ажиллагаа нь найдвартай, гинж нь гацах хөврөх болон тасрах, мөн материал гулгах болон тэвш нь унах зэрэг үзэгдэл гардаггүй найдвартай ажиллагаатай, буу чимээ багатай төхөөрөмж юм.
Ачаалах үед малталтын эсэргүүцэл, дотор үрэлт ба гадна үрэлтийн эсэргүүцэл байхгүй тул эрчим хүчний хэрэглээ бага байдаг;
Босоо чиглэлд зөөвөрлөх машиныг бусад тоног төхөөрөмжтэй холбох ажлыг хөнгөвчлөхийн тулд машины толгой, сүүл хэсэгт ямар ч урттай хэвтээ дамжуулалтын хэсгийг нэмж өгч болно.

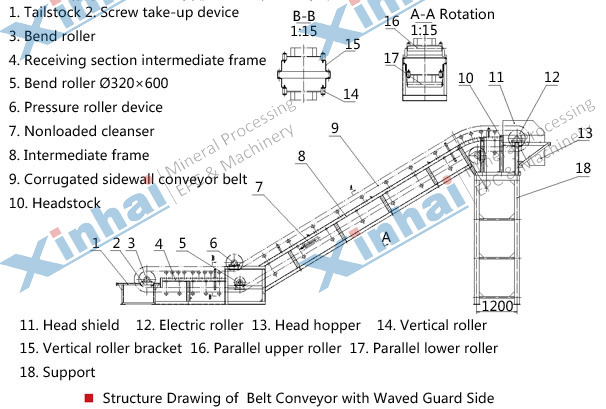

Бүтээгдэхүүний бүтэц

Контуртай туузан дамжуулагч

Зургийг томруулахын тулд дарна уу

Их хэмжээний налуу өнцөгт атираат хашлгатай туузан дамжуулагчийн бүтэц нь параллель резинэн туузан туузны хоёр талаар чөлөөтэй сунаж агшдаг долгион хэлбэрт хашлагыг нэмж өгөх ба "Юбка" хэлбэртэй тэвш үүсгэхийн тулд хашлага хооронд тодорхой даацтай, уян чанартай хөндлөн таславч резин хавтанг суулгах ба ингэснээр материалыг тэвшинд тасралтгүй тээвэрлэх боломжтой болно.

Хэрэглэх хүрээ

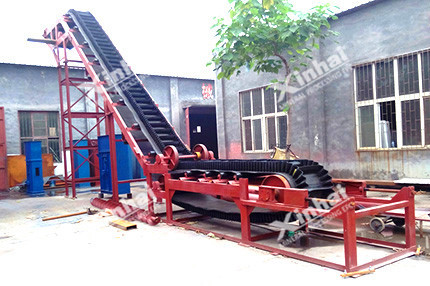

Шаньдун муж дахь ашигт малтмал боловсруулах үйлдвэр нь нам дор газарт байрлалтай бөгөөд хүдрийг 50 метрийн зайд их хэмжээгээр зөөх шаардлагатай болсон.Энэ зорилгодоо хүрэхийн тулд Синьхай компанийн өгсөх өнцөгт туузан дамжуургыг сонгож авсан бөгөөд тусгайлан тосолгооны бодис нэмж, хашлаганы гүнийг нэмдэг төхөөрөмжийг оруулж өгснөөр туузан дамжуулагч огцом налуу өнцгөөр тээвэрлэх боломжтой болсон.
Уян хатан тохируулгатай болсноор хүдэр нь унахгүй болж, ашиглалтын явцад гинж гацахгүй, хөврөхгүй, тасрахгүй болсон бөгөөд тээвэрлэлт нь найдвартай, аюулгүй явагдах болсон.

Техникийн үзүүлэлтүүд

Транспортная способность Qv под скоростью движения ленты 1м/с в различных параметрах

Ремен туузны өргөн (мм)		500			650			800			1000
Хашлагын өндөр (мм)		80	120	160	80	120	160	120	160	200	160	200	240
Налуу өнцөг	30。	2.0	2.0	2.0	1.6	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5
	30。	100	120	120	100	140	160	140	180	200	180	250	280
	40。	2.0	2.0	2.0	1.6	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.5
	40。	100	120	120	100	140	160	140	180	200	180	250	280
	50。	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	2.0
	50。	80	120	140	80	120	140	120	140	180	140	180	220
	60。	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
	60。	80	120	140	80	120	140	120	140	180	140	180	220
	70。	1.25	1.25	1.25	1.25	1.25	1.25	1.6	1.6	1.6	1.6	1.6	1.6
	70。	50	60	100	50	60	100	120	100	140	100	140	180
	90。	1.0	1.0	1.0	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
	90。	50	60	80	50	60	80	60	80	100	80	100	140
Ремен туузны өргөн (мм)		1200				1400				1600
Хашлагын өндөр (мм)		160	200	240	300	200	240	300	400	200	240	300	400
Налуу өнцөг	30。	2.5	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15	3.15
	30。	160	250	280	310	250	280	350	350	250	280	350	350
	40。	2.5	2.5	3.15	3.15	2.5	3.15	3.15	3.15	2.5	3.15	3.15	3.15
	40。	200	250	280	310	250	280	350	350	250	280	350	350
	50。	1.6	2.0	2.5	2.5	2.0	2.5	2.5	2.5	2.0	2.5	2.5	2.5
	50。	140	180	220	280	180	220	280	320	180	220	280	320
	60。	1.6	1.6	1.6	2.0	1.6	1.6	2.0	2.0	1.6	1.6	2.0	2.0
	60。	140	180	220	280	180	220	280	320	180	220	280	320
	70。	1.6	1.6	1.6	2.0	1.6	1.6	2.0	2.0	1.6	1.6	2.0	2.0
	70。	100	140	180	200	140	180	200	250	140	180	200	250
	90。	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
	90。	80	100	140	160	100	140	160	200	100	140	160	200
