Шингэн гадаргуугийн доорхи халих төгсгөлийн спиральыг бүрэн живүүлдэг ангилагч төхөөрөмж.
50 ~ 1410т / д

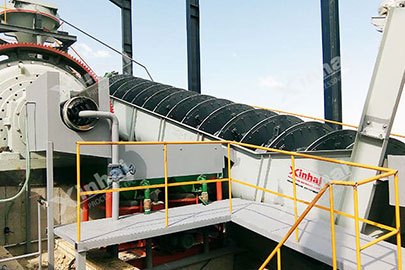

Шинхай хотын живсэн спираль ангилагчдын элс буцах төгсгөлийг автомат элс буцах өргөх төхөөрөмжөөр нэмж хийснээр бөмбөгний тээрэмний том халбага толгойн тохиргоог арилгаж, бөмбөгний тээрэм илүү жигд ажилладаг.
Усанд шумбах спираль ангилагчийн төгсгөлийн бүх спираль нь илүү том талбай, гүнтэй суултын бүс дэх шингэний түвшингээс доогуур живдэг;
Нэг тонн хүдэр нь ерөнхийдөө 1-1.5 градусын цахилгаан хэмнэх боломжтой;
Том халбага толгойг байнга засахаас зайлсхийх;
Том ба жижиг араа дээр жигд бус нөлөөллийг удаашруулсан.

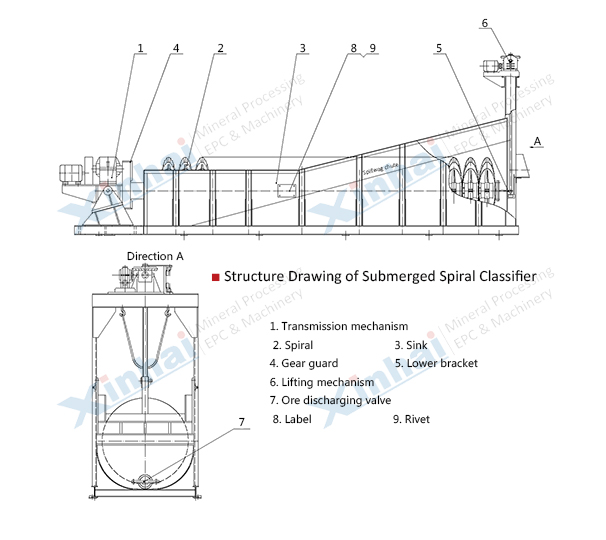

Гүний ангилагч нь хатуу тоосонцор өөр өөр хэмжээтэй, тодорхой таталцал байдаг гэсэн зарчимд үндэслэсэн тул шингэн дэх тунадасны хурд өөр байна.Тэгвэл нарийн ширхэгтэй хүдрийн ширхэгүүд усанд хөвж, халих бөгөөд том ширхэгтэй хүдрийн ширхэгүүд савны ёроолд живж, спиральаар дээшээ түлхэгддэг. , Механик ангилалд зориулагдсан ангилах төхөөрөмж. Шургийн эргэлтийг бага хурдтайгаар эргүүлснээр нарийн ширхэгтэй хэсгүүдийг дээд хэсэгт нь түдгэлзүүлэх, халих хоолой руу урсгах, бүдүүн ширхэгтэй хэсгүүд савны ёроолд живэх бөгөөд энэ нь эрэг рүү буцаж хаях порт руу дамждаг.
Ерөнхийдөө Шинхай дахь живсэн спираль ангилагч нь хэт их жингийн төгсгөлд 4-5 спираль иртэй байдаг бөгөөд бүгдээрээ зутан дотор живдэг. Энэ ангилагчийн суурьших талбай нь том, ангилагч цөөрөм гүн, спираль түрэмгийлэл нь целлюлозын гадаргуу дээр бага нөлөө үзүүлдэг. Тиймээс ангиллын гадаргуу тогтвортой, халих хэмжээ нь том, нарийн байдаг.
Танзани нь Африкийн өмнөд хэсэгт халуун орны өвслөг уур амьсгалтай, агаарын өндөр чийгшилтэй байдаг тул зэвний улмаас олон машиныг ихэвчлэн устгадаг. Танзани дахь алтны уурхайн төсөлд хүдэр ангилах эрэлт тийм ч их биш боловч хүдрийн ширхэгийн хэмжээд тавих шаардлага харьцангуй хатуу байдаг. Шинхай нь захиалагчийн газарзүйн байршил, хэрэгцээнд үндэслэн үйлчлүүлэгчдэд гүн гүнзгий спираль ангилагчийг сонгов. 0.015mm, зэрэглэлийн нөлөө нь үйлчлүүлэгчдийн эрэлт хэрэгцээг хангаж, үр өгөөжийг сэргээх түвшин 11% -иар нэмэгдсэн.
Төрөл | Загвар | Спираль хурд (r.p.m) | Хэт их боловсруулах хүчин чадлын дагуу (т / г) | Спираль диаметр (мм) | Живэх урт (мм) | Живэх налуу | Жолоодох мотор загвар | Машины хөдөлгүүрийн хүч (кВ) | Өргөх моторт загвар | Жин (кг) | |
Нэг удаагийн спираль ангилагч | FLC-1000 | 2.5~7.4 | 160~700 | 50-260 | Φ1000 | 8397 | 14 ~18 | Y132M2-6 | 5.5 | ручной | 5225 |
FLC-1200 | 5~7 | 1150~1640 | 120 | Φ1200 | 8400 | Y160M-6 | 7.5 | Y90L-4 | 9583 | ||
FLC-1500 | 2.5 ~6 | 1140~2740 | 185 | Φ1500 | 10500 | Y100L1-4 | 14226 | ||||
FLC-2000 | 3.6~5.5 | 3240~5940 | 320 | Φ2000 | 13000 | Y160L-4 | 15 | Y100L2-4 | 27753 | ||
FLC-2400 | 3.6 | 6800 | 455 | Φ2400 | 14130 | Y200L1-6 | 18.5 | Y112M-4 | 32467 | ||
FLC-3000 | 3.2 | 11650 | 705 | Φ3000 | 14300 | Y200L-4 | 30 | Y112M-4 | 43500 | ||
Хоёр давхар спираль ангилагч | 2FLC -1200 | 3.8 ~6 | 1770~2800 | 240 | Φ1200 | 8040 | Y160M-6 | 7.5X2 | Y100L1-4 | 19610 | |
2FLC-1500 | 2.5 ~6 | 2280~5480 | 370 | Φ1500 | 10500 | 27450 | |||||
2FLC-2000 | 3.6,5.5 | 7780~11880 | 640 | Φ2000 | 12900 | Y200L2-6, Y200L-4 |
22;30 | Y100L2-4 | 50621 | ||
2FLC-2400 | 3.67 | 13700 | 910 | Φ2400 | 14130 | Y25S-4 | 37 | Y112M-4 | 65283 | ||
2FLC-3000 | 3.2 | 23300 | 1410 | Φ3000 | 14300 | Y225M-4 | 45 | Y112M-4 | 84900 |
