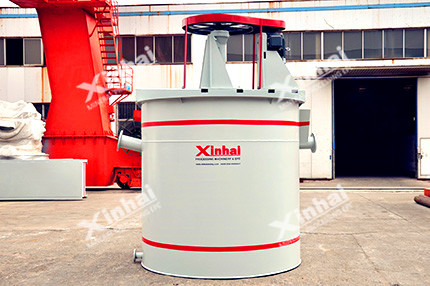

Хүдрийн зутанг хутгаж дээш, доош эргүүлж холих танк.
0.58 ~ 45m3
Шүхэр хэлбэрийн өвөрмөц ажлын дугуй нь хүдрийн зутанд дээш чиглэлтэй даралт өгөх тул хүдрийн зутан нь цилиндрийн дагуу дээшээ доошоо эргэлдэж зүтан ба урвалж бодисыг бүрэн дүүрэн хольж нийлүүлнэ. Хутгалтыг илүү хүчтэй болгон нэмэгдүүлснээр урвалж болон хүдрийн холилдолт илүү нэмэгдсэн.
Ажлын дугуйн диаметр том, эргэлт нь хурдан, зутан болон эмийн холилдох чагар сайн;
Хутгалтыг сайжруулан нэмэгдүүлснээр нь зутан болон урвалжийн холилдох чанарыг нэмэгдүүлсэн;
Холих саванд шингэний урсгал чиглүүлэгч байх бөгөөд хязгаарлагдмал орон зайд сөрөг даралт бага байх тул шингээлтийн хүчин чадлыг хурдасгаж, урвалж болон хүдрийн холилдох, эргэлтэд орох чадварыг ихээр нэмэгдүүлдэг.
Илүү хүчтэй, сорох чадвар, эргэлтийн хүчин чадал нэмэгдсэн;
Урсгал чиглүүлэгчийн доод хэсэг нь шүршигчтэй бөгөөд урвалж болон хүдрийн эргэлтийн хүчин чадлыг улам бэхжүүлж, флотацийн индексийг сайжруулахад нөлөөлдөг.

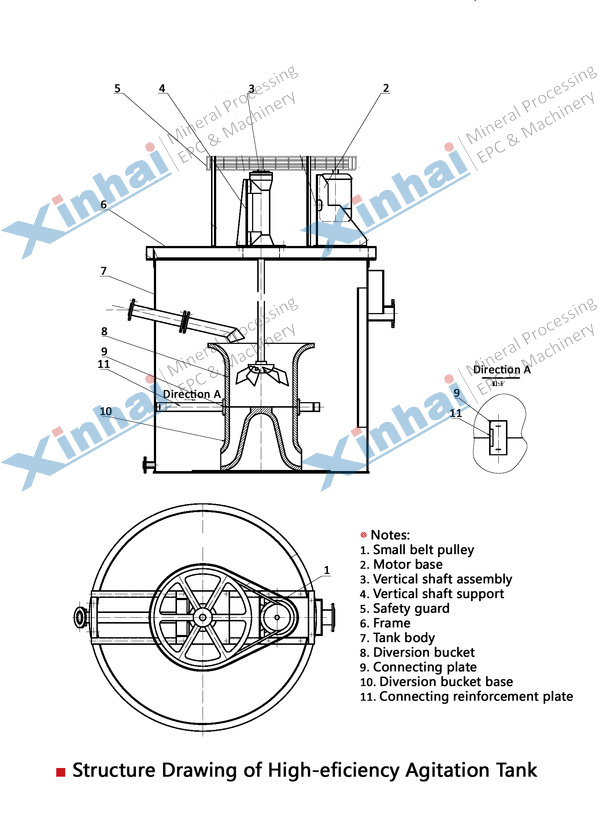

Өндөр үр ашигтай холих савны ажиллах зарчим: хүдрийн зутан нь ажлын дугуй ба сэлүүрийн эргэлтийн нөлөөгөөр ажлын дугуйн доод үзүүрээс сэлүүрийн хөндийд
сөрөг даралтыг бий болгодог бөгөөд ингэснээр зутан нь ажлын дугуйн дээрээс уг хөндий рүү нөхөгдөж урсан ордог. Үүний зэрэгцээ урсгал тогтворжуулагч хавтангийн голдрилын нөлөөгөөр хүдрийн зутан танкны гол хэсгээрээ доошоо чиглэлтэй, бусад дөрвөн талаараа дээшээ чиглэсэн урсгалаар эргэлддэг.
Зутангийн урсгалын хурд нь хүдрийн ширхэгийн тунах хурднаас их байвал
зутан дахь хүдрийн ширхэлэгүүд дэгдэн хөвж, жигд концентрацитай байдаг.
Гуанси дахь алтны уурхайн хүдэр баяжуулах үйлдвэр нь зутангаа холих, урвалж нэмж боловсруулах явцад уламжлалт хутгагч танк ашигласан бөгөөд хутгалтын хүч муу, зутан нь босоо тэнхлэгийнхээ эргэн тойронд л эргэлддэг тул урвалж холидох явц муу, жигд биш,ажлын дугуй маш хурдан элэгддэг байв. Иймээс уг компани Синхай компанийхантай уулзаж зөвлөлдсөний дараа Синьхайн өндөр үр бүтээлтэй холигч танкийг авч ашиглахаар болов.
Уг төхөөрөмжийн шүхэр хэлбэртэй ажлын дугуй нь том диаметртэй, шугаман хурдтай тул урвалж зутан нь жигд тэнцвэртэй холигддог, эрчим хүчний зарцуулалт нь өмнөх зутан холих савнаас 24% бага ,урвалж бодисын хэрэглээ нь ойролцоогоор 20% -иар хэмнэгдэж, флотацийн индекс өмнөхтэй харьцуулахад мэдэгдэхүйц сайжирсан байна. Ажлын дугуй нь полиуретан материалаар хийгдсэн бөгөөд элэгдэлд тэсвэртэй тул уг үйлдвэрийн шаардлагыг бүрэн дүүрэн хангасан.
Марк | Ашигтай эзлэхүүн (м3) | Ажлын дугуйн эргэх хурд (r.p.m) | Ажлын дугуйн диаметр (мм) | Хөдлөгүүрийн марк | Хөдлөгүүрийн чадал (кВ) | Жин (кг) |
---|---|---|---|---|---|---|
GBJ-1000×1000 | 0.58 | 530 | 240 | Y112M-6 | 2.2 | 548 |
GBJ-1250×1250 | 1.15 | 350 | 240 | Y100L2-4 | 3 | 820 |
GBJ-1500×1500 | 2.2 | 320 | 420 | Y132M2-6 | 5.5 | 1350 |
GBJ-2000×2000 | 4.4 | 240 | 560 | Y160M-6 | 7.5 | 3173 |
GBJ-2500×2500 | 9.2 | 272 | 560 | Y180L-6 | 15 | 3939 |
GBJ-3000×3000 | 19.1 | 220 | 700 | Y225S-8 | 18.5 | 6676 |
GBJ-4000×4000 | 45 | 153 | 1000 | Y250M-8 | 37 | 9560 |
